低噪声16通道恒流LED驱动器满足大型视频显示屏需求

——德州仪器（TI）电源产品业务拓展工程师吴涛解读LED驱动器大幅提高低价格PCB的显示数据完整性

日前，德州仪器（TI）宣布推出一款带4通道分组式延迟的串行控制16通道恒流LED驱动器TLC59282，可显著简化视频显示、留言板、娱乐照明和LED指示灯等LED显示应用的设计工作。

在介绍TLC59282时，德州仪器（TI）电源产品业务拓展工程师吴涛首先分析了中国LED市场，同时介绍了LED驱动器大幅提高低价格PCB的显示数据完整性的优势。

中国LED市场概览

吴涛表示，由于中国政府的大力支持，以及LED日渐向LCD电视与通用照明等新型应用市场渗透，中国LED市场到2014年将达到71亿美元。中国是消费类产品的制造大国，LED市场非常多样化，涵盖LED显示屏、街道照明、通用照明、LCD背光照明、交通信号灯、手持终端键盘以及DSC闪光灯等应用。LCD背光照明市场将呈现强劲的增长势头，到2014年可达12亿美元。从中长期来看，通用照明市场预计将成为LED需求的强大推动因素。据估算，2010年该市场的出货量占总体LED市场的18.4%。

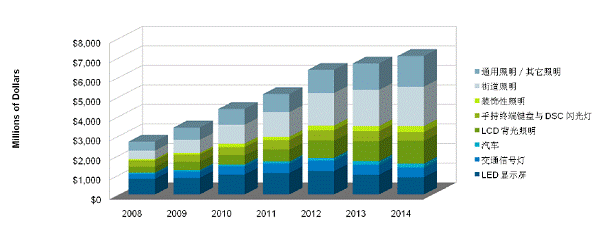

图1：2008－2014年按应用划分的中国LED市场

他指出，LED照明在绿色能源计划中的优势，可以降低功耗意味着降低温室气体排放；能源的高成本意味着LED应用可节省营运成本；世界各地立法对低效率光源的禁令对LED不适用；没有健康和环境方面的顾虑；超长使用寿命与高可靠性可减少维护工作；高亮度LED的性能与成本优势还将不断提升。

TLC59282的特点和优势

吴涛说，TI在电源管理以及有线与无线通信技术方面拥有数十年的创新经验，可为满足当今LED照明设计需求提供业界领先的系列产品。TI不但拥有各种系列的电源管理器件、有线及无线接口、嵌入式处理器，以及专门满足照明市场需求的各种产品，而且还配套提供强大的本地与在线客户支持网络，从而可帮助客户加速照明设备的创新。

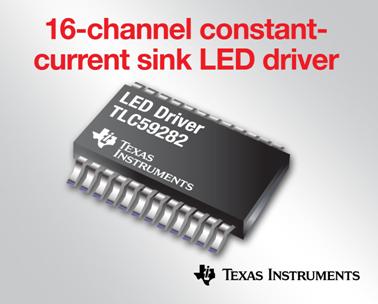

图2：TLC59282

这次推出的TLC59282是一个具有分组式通道延迟的16通道恒流LED驱动器。其优势包括：分组式通道延迟（4通道一组）可较大限度地降低同步开关噪声，并可实现简洁的PCB布线。通道间、芯片间电流匹配高，使得各串LED之间的亮度有效保持一致。较小30nS BLANK脉冲宽度可在多路复用应用中实现更高的刷新频率。与MicroBlock LED驱动器引脚兼容。

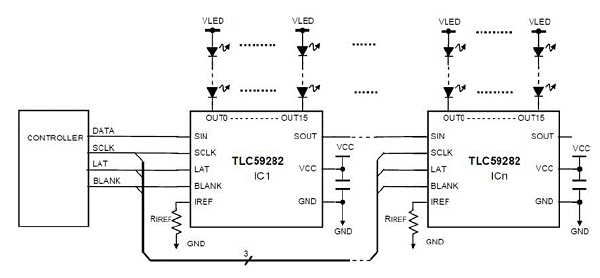

图3：TLC59282典型应用电路

TLC59282可通过对LED输出开关进行摆动处理来较大限度降低同步开关噪声，从而进一步降低峰值开关电流瞬变以促进LED模块中低成本双层印刷电路板（PCB）的布线。如果采用传统的多通道LED驱动器，就必须采用四层PCB布线来避免开关瞬变在输出消隐期间破坏串行数据通信路径。除了降低电磁噪声之外，TLC59282还支持极高的通道间与芯片间精确度，能够有效确保为每个LED串提供均匀电流。

TLC59282的主要特性及优势包括：输入电压范围：3.0V－5.5V；LED通道耐压高达17V；四通道分组延迟可较大限度地降低同步开关噪声；可级联的串行通信协议使显示处理器能在同一串行总线上控制多个LED驱动器。高精度电流匹配则有助于在多个LED串之间实现均匀的亮度；通道间的电流误差精度：+/-0.6%（典型值）；芯片间的电流误差精度：+/-1（典型值）。30纳秒BLANK脉冲可在多路复用应用中实现非常高的刷新率。

该器件现已开始供货，采用SSOP封装，详情可访问：www.ti.com.cn/tlc59282-pr。TLC59282评估板可根据客户要求提供。

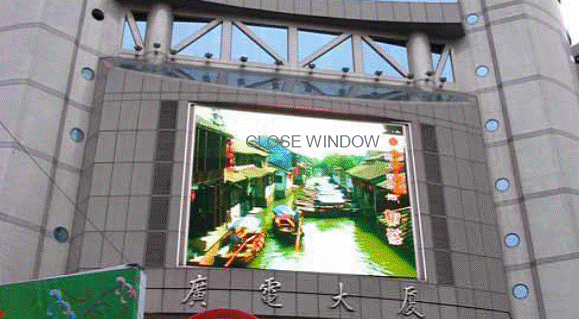

图4：户外视频显示屏

www.ti.com.cn
