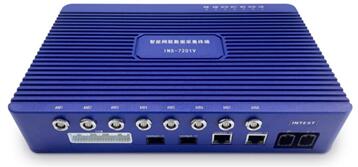

2023年8月8日，北京中盛新能科技有限公司正式推出数据采集终端系统设备。

该设备主要应用于道路数采系统，具备同时采集车辆总线信号、车内外场景动态音视频、车辆位置数据等功能，并且能够通过自动/手动触发功能记录对应的场景信息，协助工程师复现问题场景及试验数据；并且设备支持远程监控功能，可实现远程管理和远程试验的目的。

一、硬件配置：

平台	CPU	ARM	6核心，其中21.6GHz，41.2GHz
平台	系统	Linux	5.4.47 2.2.0
车辆通讯	CAN	10 路	-内置 10 路高速 CAN； -10 路 CAN 均支持 CAN 唤醒； -CAN1~CAN10都支持 CAN FD； -CAN支持1M波特率； -CAN FD支持2M波特率。
车辆通讯	LIN	8路	可支持LDF导入测量变量。支持Lin monitor 串行通讯协议
视频采集	AHD	8 路	支持720p@25fps H.264 编码分辨率可设置，支持1080p
蜂窝通信	4G通讯	支持	4G通信：支持全网通，满足GSM/EDGE 、 CDMA 1x 、CDMA2000、WCDMA、 TDD-LTE 和 FDD-LTE 等工作制式。
	sim卡	支持	支持可插拔SIM卡
	天线	外置	IP67防护等级
以太网	车载以太网	2 路	支持2路1000Base-T1，可配置为100Base-T1
以太网	工业以太网	2 路	支持2路1000Base-TX，支持10/100/1000Mbps自适应以太网速率
无线通信	WiFi	支持	支持WIFI，满足802.11 a/b/g/n/ac，双模支持2.4G/5G模式，可设置为AP或者STA模式
无线通信	蓝牙	支持	支持蓝牙Bluetooth 5.0
车辆定位	GNSS	支持	-定位系统支持多模多频，满足GPS（L1/L2/L5）、BD(B1/B2)、GLONASS（L1/L2）、Galileo（E1/E5）系统 -默认普通定位精度 2.5mCEP -可选择搭配RTK亚米级定位服务，支持亚米级定位，水平精度≤0.15m，刷新率20Hz； -可选择搭配RTK厘米级定位服务，水平精度≤±1cm，刷新率10Hz；
车辆定位	天线	外置	双频GNSS天线
其他通信接口	USB 3.0	2 路	可连接U盘，做数据导出。
其他通信接口	RS232	2 路	可用于调试，默认115200波特率
本地存储	eMMC	32GB	挂载在MPU上，支持32G EMMC
本地存储	SSD	500G	配备500G
音频	MIC	1 路	可接麦克风或拾音器
陀螺仪	六轴	支持	支持获取加速度和角速度等信息
IO接口	输入输出	4路	支持4路IO，其中一路可作为触发开关输入
扩展能力	INDAM	支持	支持扩展额外的16路CANFD接口，可兼容CAN；支持扩展额外的16路LIN接口
供电	主电源	DC	9~36V，功耗<20W
供电	备用电源	镍氢电池	支持电池作为备用电源，可作为断电保护，支持高温下工作，使用寿命3年以上
系统时钟		内置RTC时钟	采用GMT+8时区，24h误差小于±5s，支持NTP网络校时和GPS校时
外壳		铸铝	支持散热槽处理，散热效果良好支持良好的防雷及浪涌保护功能
环境参数		/	工作温度范围：-40℃—80℃ 存储温度范围：-40℃—85℃ 工作湿度范围：10%-90%，无凝露
其他		设计寿命	5 年
		防护等级	IP52
		尺寸	25516550
		重量	1458g

二、数据分析软件：

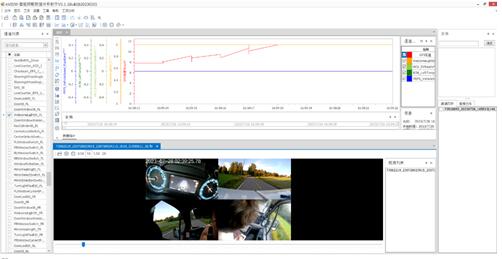

采集的原始报文数据可以通过行业主流的CANOE软件进行数据分析，也可以通过随设备提供的inVIEW软件进行本地分析，实现CAN总线参数、行驶轨迹、视频、音频、开关量等多种数据类型同步回放。软件具有极大的灵活性，可以自定义分析流程和参数对应关系，自动生成各种报告，且用户不受license限制。

三、可实现数据显示和状态预警的APP：

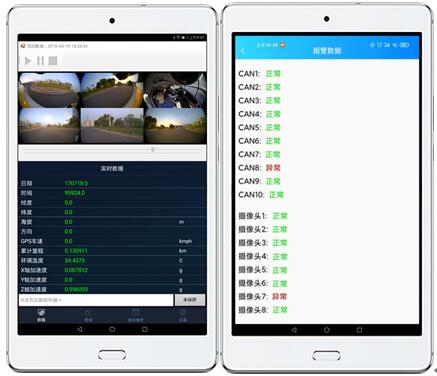

Data_View APP软件用Android手机或者平板与智能网联数据采集终端近场连接，实现实时数据、视频的本地展示，实时监控CAN总线配置/连接、视频接入状态并可视化预警，保障试验数据的完整性。
