TI心电仪方案亮相IIC,随时感知你心跳!
伸出2个拇指就知道你心跳!在IIC2007上,TI的合作厂商利尔达展出了一款采用TI MSP430FG439芯片的心电仪解决方案,只要将双手拇指放在两个用户手持电极上,LCD屏幕就能显示被测者的心律。
通过用户手持电极,检测到频率大约在0.05-72Hz的心电信号,心电信号和干扰信号将通过MSP430FG439内部的3个运算放大器进行前置放大,再通过高低通滤波器后,得到没有干扰的心电信号,经过MSP430FG439的片内12位A/D转换,转换结果通过运算处理器送LCD显示,得到每分钟的心律,还可以连接PC,显示心电图。

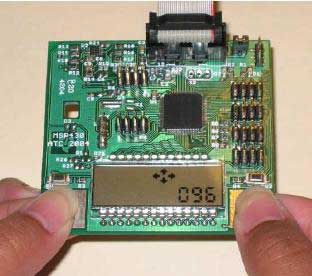

FG439心电仪方案
据利尔达的工程师介绍,MSP430FG439的一系列突出特性,使得这一产品能够成功应用在医疗电子领域。它在1.8-3.6V的电压下工作,具有业界公认的超低功耗(活动模式仅200μA),从保持模式到唤醒仅用6微秒,支持I2C和SPI同心借口,内置3个可配置放大器合同步的双12位D/A转换器,配置60KB+256B的Flash memory和2K的RAM,具有性能可靠、抗干扰能力强、体积小、携带方便等特点。
