适合汽车应用负载突降和冷车发动的降压型DC/DC稳压器和LDO控制器

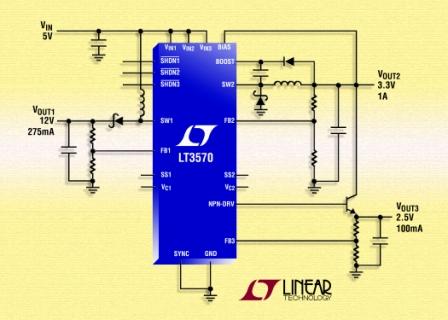

凌力尔特公司 (Linear Technology Corporation) 推出采用 4mm x 4mm QFN 或 TSSOP-20E 封装的 36V、1.5A (I_SW) 降压和升压型稳压器以及线性控制器 LT3570。该器件在 2.5V 至 36V (40V_MAX) 的 V_IN 范围内工作，非常适合于汽车应用中常见的负载突降和冷车发动情况。独立输入引脚可以连接在一起以用单输入工作，或可以从独立输入电源轨工作。降压型稳压器在电压低至 0.8V 时可以提供高达 1A 的连续输出电流，而升压型转换器可以提供高达 38V 的输出电压。

与一个外部 NPN 晶体管组合在一起的 LDO 控制器可由降压型稳压器的输出来运行 (以获得较大效率)，或通过一个独立的输入引脚来运作 (旨在实现设计灵活性)，这两种方式均提供了低噪声操作。开关频率从 500kHz 至 2MHz 是用户可编程的，从而使设计师能够优化效率，同时避开关键的噪声敏感频段，并可同步至 650kHz 至 2.5MHz。4mm x 4mm QFN 封装 (或耐热增强型 TSSOP-20 封装) 和高开关频率 (可保持使用小的外部电容器和电感器) 的结合提供了一个占板面积非常紧凑和耐热高效率解决方案。

LT3570 的降压和升压开关运用高效率 1.5A、240mV_CESAT 开关，将必需的振荡器、控制、逻辑电路和 LDO 控制器集成到单个芯片中。特殊设计方法在宽输入电压范围内实现了高达 88% 的效率，同时电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。其它特点包括用于每个通道的独立软启动功能和热停机。

LT3570EUF 采用 4mm x 4mm QFN 封装，以 1,000 片为单位批量购买，每片价格为 2.95 美元。LT3570EFE 采用耐热增强型 TSSOP-20 封装，千片批购价为每片 3.05 美元。LT3570IUF 和 LT3570IFE 经过测试，保证在 -40°C 至 125°C 的工作结温范围内工作，千片批购价分别为每片 3.39 美元和 3.51 美元。所有版本都有现货供应。

性能概要：LT3570

·        2.5V 至 36V 输入电压范围

·        从 500kHz 至 2MHz 的可编程开关频率

·        可同步至高达 2.5MHz

·        降压 V_OUT(MIN) = 0.8V

·        升压：V_OUT(MAX) = 0.8V

·        每个转换器都有独立软启动

·        每个转换器都有独立 V_IN 电源

·        占空比范围：1MHz 时为 0% 至 90%

·        采用耐热增强型 24 引线 (4mm x 4mm) QFN 和 20 引线 TSSOP 封装
