利用WEBENCH® 几步轻松搞定相关设计

 作者：刘洪

日前，德州仪器WEBENCH设计中心总监Jeff Perry在北京与媒体见面，介绍了其WEBENCH® 电源和放大器工具的较新进展。它们的确是创新的设计工具，能够帮助工程师解决电源等设计的实际问题。他表示，对工程师来说，设计挑战无处不在，WEBENCH工具可以让设计的每一步都变得简单，实现点对点选择、设计和原型机制作。

用WEBENCH® 设计就这么简单

Jeff Perry介绍说面对无处不在的模拟应用和设计挑战，17年前，德州仪器（当时的美国国家半导体）开发了WEBENCH® 设计工具。它让设计的每一步都变得简单，从点对点选择、设计到原型机制作。

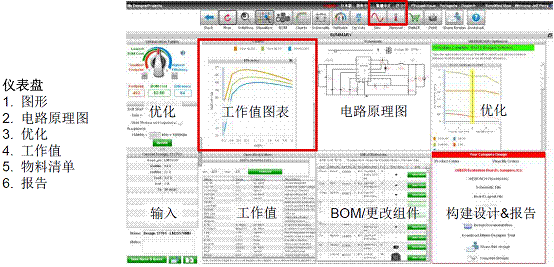

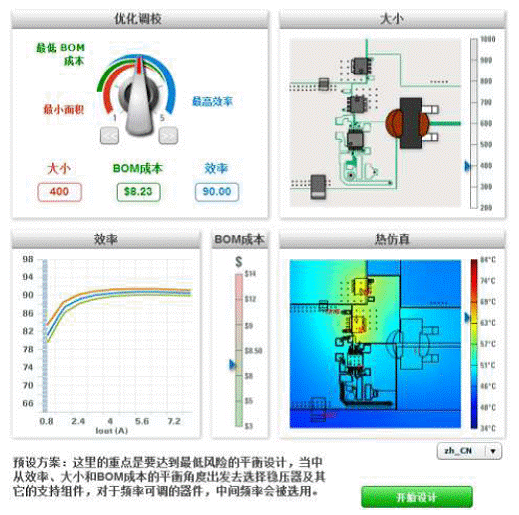

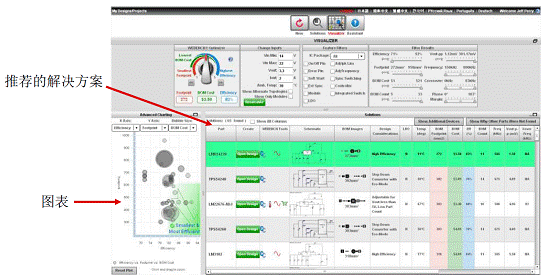

WEBENCH工具为什么可以节省宝贵时间？因为它只有4个步骤：选择、设计、分析和导出。选择时，要输入设计参数并查看几十款与需求相吻合的定制设计；采用Visualizer来比较替代方案，并针对性能、成本和占板面积来优化设计；客户可从诸多定制设计方案（其采用了从一个价格和库存信息每小时都在更新的大型组件库中挑出的器件）中进行选择。之后进行设计，看看哪款解决方案较适合自己的需求，并查看原理图和组件，可以定制物料清单（BOM）及其特性，复查关键操作值，如效率和占空比；如果需要则进一步改善设计，设计参数每次变更都保持及时更新。然后是分析，利用内置的快速和简易的SPICE仿真来分析电气特性，采用一个简单而强大的界面来研究电源的热性能。较后立即将原理图、电路板布局和仿真下载到CAD工具中；可以从较喜爱的供应商那里订购自己的BOM组件；打印详细PDF报告以供复查之用。

Jeff Perry表示，集17年建模和验证经验之大成，今天的WEBENCH® 设计工具已包括了用于电源和系统电源架构的电源设计工具；用于LED驱动设计和LED架构的LED设计工具；用于电容感测、电感感测、超声波感测、传感器模拟前端（AFE）的传感器设计工具；滤波器设计与仿真的有源滤波器设计工具；计时环境设计的时钟架构；高速接口设计与仿真的接口设计工具；以及放大器设计与仿真的放大器设计工具。

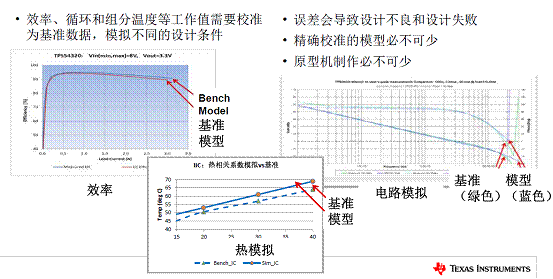

据介绍，WEBENCH® 工具套件包括WEBENCH架构、WEBENCH可视化编辑器和WEBENCH设计工具。可视化编辑器可在数秒钟内可计算出65个设计；创建和查看设计后，WEBENCH® 优化器可“导出较适合你的解决方案”；之后通过计算器和模型校准得出基准数据，模拟不同手机条件。

功能推陈出新，用户不断增加

Jeff Perry说，WEBENCH® 工具具有多语言功能，这使其在全球的使用量不断增加，在中国WEBENCH工具深受中国工程师喜爱。随着其新功能的推出，相信其用户数还会大幅增加。

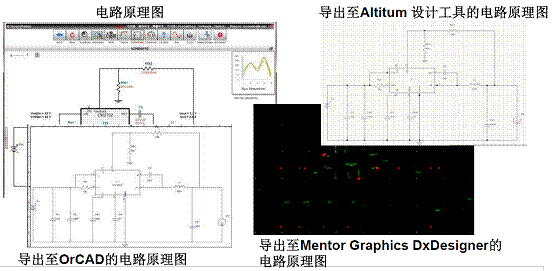

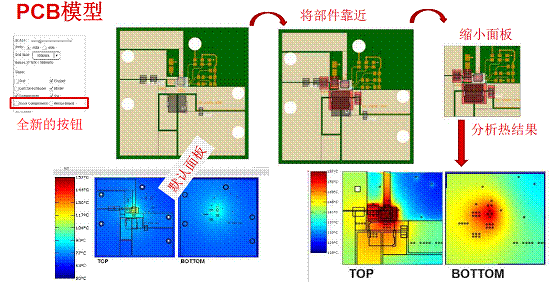

他随即介绍了设计工具的新特性，包括热编辑和PCB导出、高压AC/DC和DC/DC电源设计、电源架构新特性；还将推出全新的放大器设计工具，以及改善的滤波器设计。WEBENCH® 还可导出PCB到CAD工具中，以CAD格式生成电路原理图。

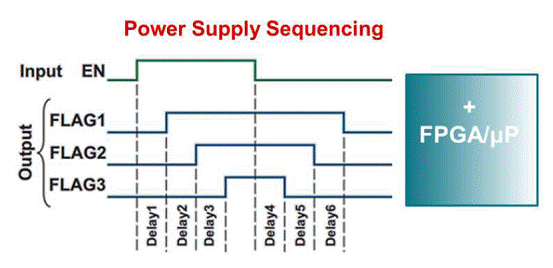

Jeff Perry称，WEBENCH® 电源设计工具可以让AC/DC电源设计简单容易。隔离式AC/DC电源的典型应用包括：电池充电器、笔记本电脑适配器、消费类电子产品，但是反激式拓扑需要通过变压器隔离，设计过程复杂、耗时。WEBENCH® 电源架构中增加了新功能测序和负载开关，可以实现电源树系统的测序。负载开关可改善电源树系统，例如在FPGA和微处理器的DDR终端中。

即将推出的全新WEBENCH® 放大器设计工具可从产品文件夹中访问；选择拓扑；选择供电要求，包括公差；选择VIN要求；选择VOUT要求；点击“打开设计”直接设计产品。目前已提供600多款产品。其支持功能包括仿真、仿真导出、PDF报告生成和设计共享等功能

设计选项卡允许图形性能分析、性能值计算以及材料清单（BOM）等选择，波形分析允许交流波、正弦波和方波的刺激。此外，与放大器设计工具一样，WEBENCH® 可以让滤波更加简单。

加快客户产品上市进程

Jeff Perry较后表示，使用电源和模拟IC的应用无处不在，WEBENCH®工具使选择、设计、优化、分析并导出您的设计简单容易。仅需几个步骤就能完成照明、传感器、放大器、滤波器、计时器和电源的电路，可节省设计时间并避免错误，加快产品上市进程。

除了单电路设计工具——WEBENCH® Power Designer、WEBENCH LED Designer、WEBENCH Sensor和Sensor AFE Designer，以及WEBENCH Filter Designer，对于高级用户，TI还提供旨在进一步分析和调优设计以适合客户要求选项的高级设计工具，包括WEBENCH® Power Architect、WEBENCH LED Architect、WEBENCH Clock Architect等有助于创建复杂设计的高级、专家支持工具。
