安森美半导体推出首款集成ESD保护的共模扼流圈EMI滤波器

全球领先的高性能、高能效硅方案供应商安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ONNN)推出业界首款共模扼流圈及静电放电(ESD)保护集成电路(IC) ，应用于高速数据线路。

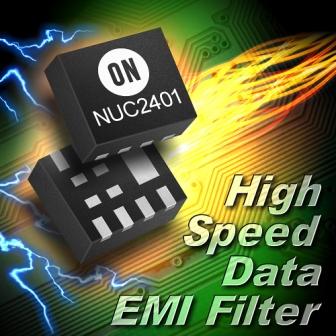

新的NUC2401MN结合了高带宽差分滤波、固体共模停止带宽衰减及世界级ESD保护。这些结合的特性，使这方案远优于典型的电磁干扰(EMI)滤波器及分立可选方案，同时有助显著减少元件数量。这器件让设计人员实现优异的滤波及保护性能，且节省空间及成本，并提高总体可靠性，非常适用于基于高速差分数据线路的广泛应用，包括USB 2.0、IEEE1394、低压差分信令(LVDS)、移动行业处理器接口(MIPI)及移动显示数字接口(MDDI)。

安森美半导体保护及控制产品部总经理Gary Straker说：“安森美半导体以领先的高性能EMI滤波器产品而著称，NUC2401是我们持续这领先优势的较新产品。这器件是我们完备产品系列中的首款，帮助客户将高带宽接口集成到手机中，并较终能够传送源自移动服务提供商的较新高带宽内容。”

NUC2401MN在尺寸仅为2.0 mm x 2.2 mm的DFN封装中集成了等同于5个分立元件的电路，结合共模EMI滤波及符合IEC61000-4-2接触放电业界标准的±12千伏(kV) ESD保护。机器模型(MM)及人体模型(HBM) ESD额定值分别为1.6 kV及16 kV。这器件额定遵从1级湿敏等级 (MSL 1)，工作温度范围为-40 ºC至85 ºC。

由于NUC2401MN是集成方案，帮助减少寄生电感，从而提供更出色的共模滤波。共模噪声消减的截止频率为40兆赫(MHz)，100 MHz及500 MHz频率时的典型共模阻抗分别为200欧姆(Ω)及500 Ω。这器件在5安培(A)峰值电流时，提供业界较低的较大钳位电压，即10伏特(V)，确保优异的ESD保护。较大峰值脉冲电流额定值为19 A。

封装及价格
NUC2401MN采用小巧的2.0 mm x 2.2 mm DFN8封装，现已供货，每10,000片批量的单价为0.533美元。
