Vishay推出新款高速PIN光敏二极管

2009年11月05日11:00:47 本网站我要评论(2)字号：T | T | T

关键字：应用

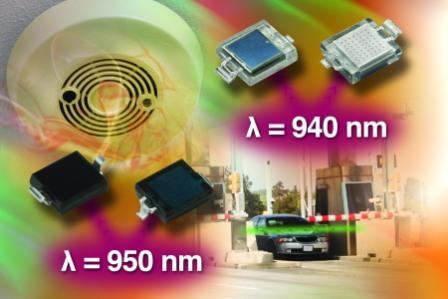

Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出VBPW34x和VBP104x系列高速SMD PIN光敏二极管，新器件采用鸥翼和倒鸥翼型封装，提供透明环氧树脂封装和具有日光阻断滤波功能的版本。八款新器件针对烟雾探测、光栅中的探测器，以及各种消费类和工业应用中的数据传输进行了优化。

VBPW34FAS、VBPW34FASR、VBP104FAS和VBP104FASR光敏二极管具有与红外发射器相匹配的日光阻断滤波器，例如波长为870nm或950nm的Vishay TSFFxxxx系列红外发射器。器件为探测光栅应用中780nm～1050nm波长的红外信号做了优化，峰值波长为950nm。

对于高速光信号探测，采用透明环氧树脂镜片的VBPW34S、VBPW34SR、VBP104S和VBP104SR的峰值波长为940nm，是探测430nm～1100nm光谱范围内信号的理想之选。

VBPW34x系列光敏二极管的感光面积为7.5mm²，在950nm和5V反向偏置、1mW/cm²的典型照度条件下，输出信号高达55μA。VBP104x系列的感光面积略小，为4.4mm²，输出信号为35μA，容值低30%。器件的高线性度可确保在-40℃～+100℃温度范围内的可靠工作。

高速光敏二极管具有100ns的上升和下降时间，暗电流为2nA，半敏感度角为65°。器件采用表面贴装封装，尺寸为6.4mm x 3.9mm，厚度为1.2mm。

无铅的光敏二极管支持无铅加工工艺，符合RoHS 2002/95/EC和WEEE 2002/96/EC规范，兼容无铅回流焊装配工艺。VBPW34x和VBP104x的车间寿命长达168小时，符合J-STD-020规范。

器件规格表：

型号	类型	封装	光谱范围	峰值灵敏度	I_ra	感光面积
VBPW34FAS	日光阻断	鸥翼	780 nm～ 1050 nm	950 nm	55 µA	7.5 mm²
VBPW34FASR	日光阻断	倒鸥翼	780 nm～1050 nm	950 nm	55 µA	7.5 mm²
VBP104FAS	日光阻断	鸥翼	780 nm～1050 nm	950 nm	35 µA	4.4 mm²
VBP104FASR	日光阻断	倒鸥翼	780 nm～1050 nm	950 nm	35 µA	4.4 mm²
VBPW34S	透明树脂	鸥翼	430 nm～1100 nm	940 nm	55 µA	7.5 mm²
VBPW34SR	透明树脂	倒鸥翼	430 nm～1100 nm	940 nm	55 µA	7.5 mm²
VBP104S	透明树脂	鸥翼	430 nm～1100 nm	940 nm	35 µA	4.4 mm²
VBP104SR	透明树脂	倒鸥翼	430 nm～1100 nm	940 nm	35 µA	4.4 mm²

新款PIN光敏二极管现可提供样品，并已实现量产，大宗订货的供货周期为六周。
