AnalogicTech推出直接式和边缘式LED背光驱动器系列

2009年11月19日11:45:14 本网站我要评论(2)字号：T | T | T

——除了全新LED背光驱动模块产品系列，AnalogicTech还介绍了为电视市场提供全面电源管理方案的计划，例如，包括对 AnalogicTech现有D类音频功率放大器产品的改进。

Advanced Analogic Technologies, Inc.是一家致力于在消费品、工业和通信市场推出创新解决方案的模拟半导体公司，日前正式宣布进入LED背光液晶电视市场，将开始研发创新型电源管理半导体系统，并发布了可显著增强LED背光液晶电视能效和用户体验的第一个芯片组系列，以此作为其市场扩张和多元化战略的一部分。

AnalogicTech首席执行官Richard Williams表示：“推出这些瞄准LED背光电视市场的新产品，标志着我们将不断推出创新型解决方案以节约能源和提供较佳用户体验的决心。将基于ModularBCD™ 的LED驱动器无缝地集成到大型手机制造商高端手机设计方面，我们拥有丰富的经验。此技术能让我们在LED背光液晶电视市场上提供同样高性能和高能效的创新型解决方案。”

直接/点阵背光应用中，LED电流吸收器的智能控制为基于影像内容的个別部分提供了精准的亮度，并可为观看者提供更纯正的黑色，同时改善对比度，从而获得更好、更自然的观看效果。动态LED背光还能满足大型平板电视日益严格的能耗标准，例如加利福尼亚州正在考虑实施的标准。

Williams 补充道：“我们的自主ModularBCD™ 工艺所具有的独特设计和工艺优势，支持低压数字电路和高压模拟电路有效集成。这样的组合可以对大电流和高电压LED电流吸收器进行动态管理，并可显著降低能耗。”

7款新产品切入LED电视市场

作为进入LED电视市场的第一个切入点，AnalogicTech推出了7款新产品：

• LED驱动模块芯片组，带直接式/点阵背光集成升压转换器

• AAT2400（8通道主）和AAT2401非锁存（8通道从）芯片组

• AAT2402M（8通道主）和AAT2402S锁存（8通道从）芯片组

• 直接式/点阵背光专用LED驱动模块

• AAT2403（16通道）锁存LED驱动模块

• 边缘式背光专用LED驱动模块

• AAT2405 PWM，带移相（6通道）LED 驱动模块

• AHK2417E（8通道）锁存LED驱动模块

• AHK2418E（16通道）锁存LED驱动模块

• DC/DC升压控制器

• AAT2404 高压升压控制器

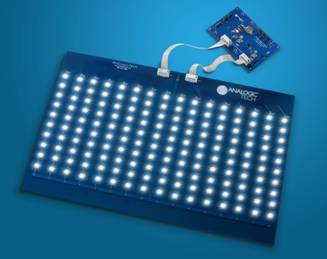

图1：AAT2401演示板

这些器件利用AnalogicTech已申请专利的“多芯片电压反馈”技术，确保在多达16个芯片组（或256通道）之间同时调控正确的LED供电电压，在直接式或动态背光方案中较多支持2560个LED的精确控制，而在边缘式方案中支持较多16通道。

直接式/点阵背光解决方案

AAT2400/01和AAT2402M/S芯片组产生一个16通道大电流LED驱动模块，能在单串方式下支持多达10个LED。每个主和从通道均含8个高电压电流吸收器，能够吸收较多100毫安/通道。在使用SPI接口时，可顺序寻址和控制多达16个芯片组（或256通道）。每个通道都有8位DOT纠错、12位灰度、12位延时和开关控制。另外具有防止LED过压、短路或开路、温度过高和过电流功能，且信息通过 SPI 总线使用故障标志进行报告。为了向LED串供电，AAT2400和AAT2402M包含具有集成横向TrenchDMOS输出装置的升压转换器，利用来自各通道的电流吸收器信息保证输出电压可正确偏置所有LED串，无论LED正向电压如何。

AAT2403是专用的16通道大电流LED驱动模块，能在由外部升压或降压转换器供电的单串中驱动LED。每个电流吸收器都能吸收多达100毫安/通道。在使用SPI总线接口时，可顺序寻址和控制多达16个芯片组（或256通道）。每个通道都有8位DOT纠错、12位灰度控制、12位延时和开关控制。另外AAT2402主和从芯片组具有防止LED过压、短路或开路、温度过高和过电流功能，且信息通过SPI总线使用故障标志进行报告。

边缘式背光解决方案

AAT2405（6通道）边缘式背光驱动模块可与 AAT2404 高压升压控制器配对使用，为边缘式LCD背光提供可配置的解决方案。AAT2405具有简单的可调相位延迟，可根据每个灯条的LED串数目配置为2、3、4或6通道驱动模块。AAT2405采用内部电流传感功能，无需高耐压和高成本的外部传感电阻。每个输出都可调控较多150毫安/通道，且具有 +/-2.5%的精度和匹配度。这些设备都可用于多个LED串的级联，且通过IC间通信保持正确的PWM和相位信息。

另外，为边缘式应用推出的产品还有AHK2417E（8通道）和 AHK2418E（16通道）。此解决方案用于高达100毫安/通道LED输出电流的系统，且具有 +/-2.5%的精度和匹配度。此芯片组具有集成的LED短路或开路、过压、过电流和温度过高等故障保护功能，且通过SPI总线进行报告。

直流/直流升压控制器

AAT2403是直流-直流升压控制器IC，可在12伏或24伏输入电压下工作，并根据串内LED数目升高电压。AAT2404集成有高速、低阻抗门驱动模块IC，利用外接MOSFET提供较高3.2安培的输出电流。AAT2404直接连接LED背光驱动模块的电流吸收器反馈管脚，以提供正确的串电压。

电视市场上强大的创新型解决方案

除了全新LED背光驱动模块产品系列外，AnalogicTech还介绍了为电视市场提供全面电源管理方案的计划，例如，包括对AnalogicTech现有D类音频功率放大器产品的改进。产品开发仍在进行中，而产品会在接下来几个月中陆续推出。

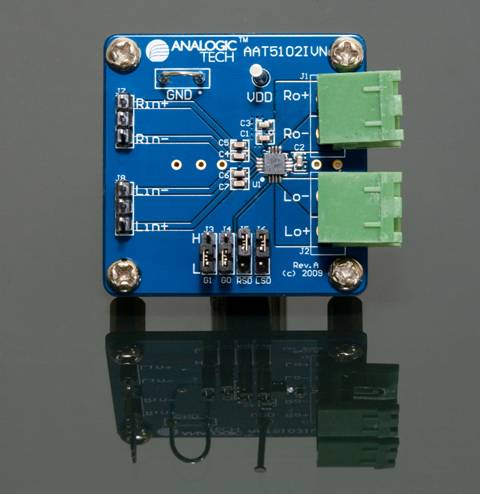

图2：D类音频功率放大器演示板

这些新技术的采用受到三个主要因素的推动：消除目前背光中所使用汞CCFL的环保法规，不断降低白色LED价格以期LED背光成本与CCFL相当，和消费者想获得更好观看体验的愿望。有了这些发布的产品和改进路线，AnalogicTech就能为电视市场提供较好的系统解决方案，以履行节能和改善用户体验的承诺。

AAT2400/01和AAT2402M/S直接式/点阵驱动模块芯片组、AAT2403专用直接式/点阵驱动模块和AAT2405及AHK2417/18边缘式驱动模块，以及AAT2404直流/直流升压控制器目前均可供设计使用。
