Vishay推出业界首款采用 PowerBridge封装的单列直插桥式整流器

2009年12月28日14:54:22 本网站我要评论(2)字号：T | T | T

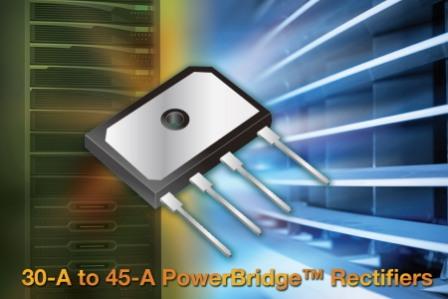

Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）今天宣布，推出新系列增强型高电流密度PowerBridge^TM整流器。整流器的额定电流高达30A~45A，较大峰值反向额定电压为600V~1000V，外壳绝缘强度高达1500V。该系列45A器件是业界首款采用PowerBridge封装的单列直插桥式整流器，产品尺寸为30mm x 20mm，厚度为3.8mm。

与市场上其他更大尺寸的桥式整流器相比，PowerBridge器件先进的导热结构使热量能更有效地散发出去。因此，PowerBridge整流器能够提供与更大封装器件相同的额定功率，而采用的散热片却更小。

这款单列直插式整流器是PC、服务器、PDP电视、LCD电视、音视频系统中开关电源的AC-DC整流，冰箱、洗衣机、空调、电磁炉等家电中的电源逆变器，以及通信系统中开关电源的初级整流电路的理想之选。

对于OEM厂商，新器件提供了与传统GSIB-5S封装兼容的封装、引线间距和管脚布局。客户可以在各种不同桥式整流电压和电流等级的设计中使用同样的PCB布版，从而节约开发时间。整流器采用per JESD 22-B106规定的+275℃、10秒钟浸锡工艺，保证了波峰焊或手工焊接中的高可靠性。

器件规格表:

P/N	功能描述	封装	V_F @ I_F per chip, T_J
PB3006~10	600V~1000V，30A单相桥式整流器	PB	0.97 V typ. @ 15 A, +125 ^oC
PB3506~10	600V~1000V，35A单相桥式整流器	PB	0.90 V typ. @ 17.5 A, +125 ^oC
PB4006~10	600V~1000V，40A单相桥式整流器	PB	0.94 V typ. @ 20 A, +125 ^oC
PB5006~10	600V~1000V，45A单相桥式整流器	PB	0.90 V typ. @ 22.5 A, +125 ^oC

PowerBridge整流器现可提供样品，并已实现量产，大宗订货的供货周期为八周。
