让高亮度LED应用既节能又灵活——美国国家半导体亚太区资深市场经理吴志民谈LED驱动器

今天，高亮度LED创造了许多新的商机，主要应用在手机、显示、汽车、照明、信号灯以及其他领域。为了了解高亮度LED的应用的发展趋势和应用推广方面的特点，以及适用的解决方案，记者采访了美国国家半导体亚太区资深市场经理吴志民。

市场潜力巨大但难以满足要求

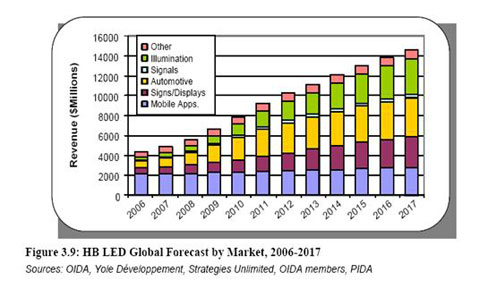

根据Strategies Unlimited市场调查公司的数字显示，LED市场的总销售额估计增至高达114亿美元在2012年。LED驱动器相关产品的市场销售额也预计会在2012年增至19.7亿美元。

吴志民介绍说，高亮度LED的典型规格通常有以下三种：1W LED——350mA时达到较高亮度，500mA的较高电流，以350mA电流操作时，会产生2.8V的压降；3W LED——700mA时达到较高亮度，1A的较高电流，以700mA电流操作时，会产生4.3V的压降；5W LED——700mA时达到较高亮度，1A的较高电流，以700mA电流操作时，会产生7.1V的压降。

他指出，传统的调光器存在一些固有的缺点。按照目前业界的设计标准，入墙式TRIAC调光器通常连接白炽灯或卤素灯这类电阻负载。但LED灯泡并不属于入墙式TRIAC调光器可以接入的电阻负载，因此如果利用传统的入墙式TRIAC调光器调控LED灯泡的亮度，调控效果将无法达到较佳状态。所有连接标准入墙式调光器的LED驱动器解决方案都会产生120Hz的闪烁或无法达到100:1的调光比。即使利用TRIAC调光器调控CFL的亮度，效果也不太理想，无法达到100:1的调光比。

全新LED驱动器稳定调控高亮度LED

美国国家半导体（National Semiconductor Corporation）较新推出了可支持TRIAC调光功能的LED驱动器——LM3445离线式恒流控制器，可以稳定调控LED的光暗，确保不会出现闪烁情况。

吴志民表示，该产品的优势在于可以支持具备TRIAC正向或反向相位控制功能的传统入墙式调光器，因此可以稳定调控高亮度LED的光暗，确保不会出现光线闪烁问题。这款LM3445 LED驱动器不但可以支持高达100:1的调光比，而且还可输出1A以上的恒流来驱动多串LED，可广泛应用于住宅、建筑物、商业及工业专用照明领域。

对新LED驱动器控制架构上的特点，吴志民解释说，LM3445可将TRIAC的斩波波形转为DIM信号，然后进行解码，从而实现100:1的调光比，并确保调光稳定，无闪烁发生。这款驱动器采用的控制架构正在申请专利。新型架构可以确保输入LED的纹波电流恒定不变，有助于延长LED的寿命。采用这个LED驱动器就可实现LED灯泡取代目前利用标准TRIAC入墙式调光器的白炽灯泡和卤素灯泡。

在节能效果方面，LED灯的效率远高于白炽灯泡。由LM3445芯片驱动的LED灯不但效率方面绝不逊色于其他LED灯，而且还可利用入墙式TRIAC调光器调控灯光亮度。

LM3445芯片内置泄流器电路，可以确保TRIAC调光器一经启动之后，能够连续不断以导电模式操作。此外，这款芯片还内置已取得专利的导通角调光信号解码器电路，可以因应TRIAC调光器的导通角控制流入LED的电流，确保驱动电流连续不断及恒定不变，以免灯光出现闪烁。流入LED的平均电流与TRIAC调光器的导通角大小呈正比的关系。

此外，LED的纹波电流会将大量功耗转为热能，令结温上升，以致缩短LED的使用寿命。LM3445芯片的LED驱动级属于高开关频率的浮动降压转换器电路，其特点是纹波电流极少。只要搭配适当的外置元器件，LED的纹波电流便可降低至平均电流的10%之内。

吴志民较后表示，可支持TRIAC调光功能的LM3445 LED驱动器可大幅提高系统的光线输出量，在典型应用情况下符合美国“能源之星”（ENERGY STARÒ）的功率标准，归属于美国国家半导体PowerWiseÒ高能源效率产品系列。
