凌力尔特推出 33MHz、低噪声、轨至轨输入和输出的 ADC 驱动器 LT6350

2010年01月25日15:50:20 本网站我要评论(2)字号：T | T | T

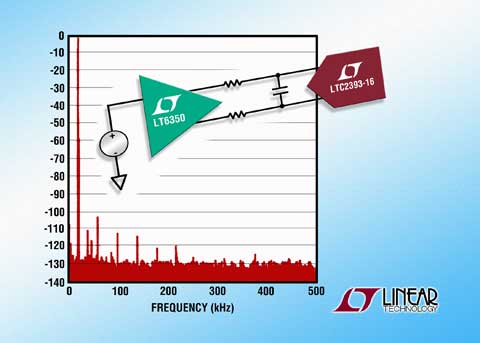

图片说明： ADC 驱动器：轨至轨单端输入至轨至轨差分输出

2010 年 1 月 25 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 33MHz、低噪声、轨至轨输入和输出的 ADC 驱动器 LT6350，该器件在仅 350ns 内就可稳定至 16 位。它适合驱动较新和较高性能的 SAR ADC (例如：LTC2393-16)。LT6350 含有两个运算放大器和匹配的电阻器，以从一个单端高阻抗输入产生一个差分输出。结果，无需外部反馈电阻器就可实现数值为 2 的差分增益，通过使用反馈电阻器，还可获得更高的增益。两个内部运放均可实现一个低的 1.9nV/ÖHz 输入参考噪声密度，从而产生仅为 8.2nV/ÖHz 的总输出参考噪声。LT6350 使高性能 ADC 能够在 1MHz 带宽上实现好于 110dB 的 SNR。

输入运放经过微调，以在输入范围内实现恒定的低差分输入参考电压失调，从而防止 V_OS 步进产生降额失真。在 100kHz 时，LT6350 在典型情况下可实现 -102/-97dBc 的 HD2/HD3。

LT6350 提供轨至轨输入和输出范围。用单一 5V 电源，输出可以从 0.055V 摆动至 4.945V，而且通过使用一个负电源，每个输出都可从 0V 摆动至 4.945V。LT6350 在 2.7V 至 12V 的总电源电压范围工作。LT6350 消耗 4.8mA 电源电流，且具有停机模式，允许系统在不工作时降低功耗。

完全规格在商用 (0°C 至 70°C)、工业 (-40°C 至 85°C) 和扩展 (-40°C 至 125°C) 温度范围的 LT6350 版本采用 8 引线 MSOP 和 3mm x 3mm DFN 封装。以 1,000 片为单位批量购买，每片价格为 2.59 美元。如需更多信息，请登录 www.linear.com.cn。

性能概要：LT6350

轨至轨输入和输出
快速稳定时间：240ns，0.01%，8V_P-P 输出步进
1.9nV/√Hz 输入参考运放噪声
高阻抗输入
无需外部增益电阻器
采用 2.7V 至 12V 电源工作，4.8mA 电源电流
低功率停机
低失真 (HD2/HD3)： 100kHz 时 -102dBc/-97dBc，V_OUTDIFF = 4V_P-P
高 DC 线性度：< ±1LSB，16 位，8V_P-P
采用 3mm x 3mm 8 引脚 DFN 和 8 引线 MSOP 封装

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule^® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
