德州仪器面向 ECG 与 EEG 应用推出全面集成的模拟前端

2010年03月24日15:48:16 本网站我要评论(2)字号：T | T | T

AFE 系列首款产品将组件数与功耗锐减 95%
可实现更高的系统便携性与患者监护移动功能

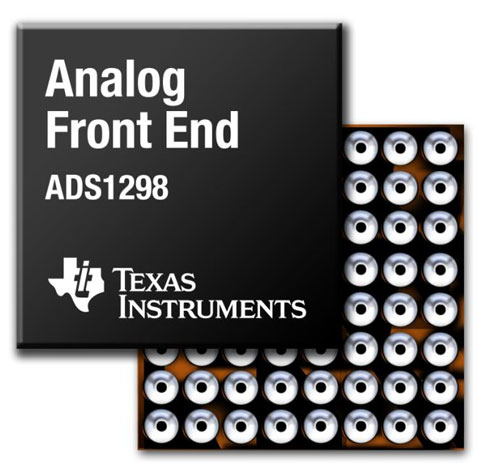

德州仪器 (TI) 宣布推出全面集成的模拟前端 (AFE) 系列首款产品，以充分满足便携式与高端心电图 (ECG) 、脑电图 (EEG)设备、患者监护以及消费医疗应用等需求。该款 8 通道 24 位 ADS1298 电源效率为每通道 1 mW，与分立式方案相比，可将组件数与功耗锐降 95%，同时还能使客户实现较高的诊断准确度（查看视频： http://www.ti.com/ads1298v-pr）。如欲了解更多详情或申请样片，敬请访问：www.ti.com.cn/ads1298-pr。

TI 高性能模拟业务部高级副总裁 Art George 指出：“此前，高功耗的大型设计方案限制了 ECG 与 EEG 设备的便携性。制造商利用 ADS1298 的低功耗与高集成度，可开发出低成本的紧凑型便携式设备。这种方便携带、隐蔽和佩戴的小型设备使医生能够更加轻松地长期监控各种重要参数，在提高患者舒适度的同时，提高临床数据的准确度。”

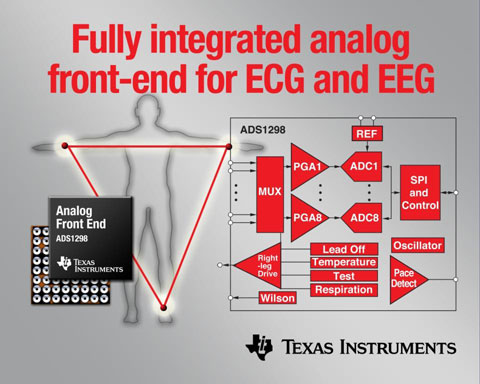

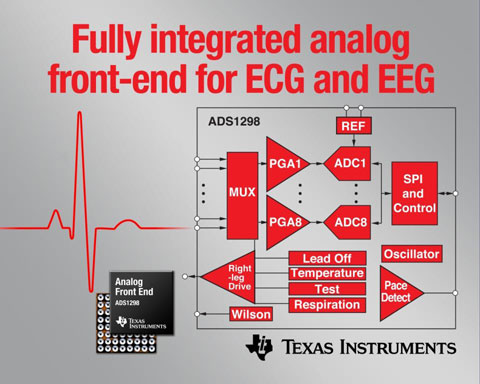

ADS1298 的主要特性与优势

集成了 ECG 与 EEG 前端所需的所有常见特性（具体如下），可简化设计并节省板级空间，组件使用量锐降 95%：

8 个低噪声可编程增益放大器（PGA）；
8 个高分辨率同步采样 ADC；
右腿驱动集成型放大器；
针对威尔逊中心终端（Wilson Center Terminal，WCT）与戈德伯格终端（Goldberger Terminals，GCT）的集成型放大器；
数字计步 (digital pace detection) 功能；
持续启动检测；
板载振荡器与参照可实现更小尺寸的低功耗应用。

每通道功耗 1 mW，与独立式实施方案相比，功耗降低达 95%，从而可提高设备的便携性与患者监护移动性；
ADS1298 的 4-uVpp（典型值）输入参考噪声远远超过了IEC60601-2-27/51标准的限度，从而可提高便携式设备以及高密度高端 ECG 与 EEG 设备的测量精度；
低功耗 TMS320C5505 DSP 系列是互补型模拟前端的领先低功耗解决方案。TMS320C5505 功耗不足 0.15 mW/MHz，可较大限度地提高便携式患者监护应用的电池使用寿命。这些器件与 TI 全系列模拟信号链及电源管理解决方案进行配合，可为客户提供完整的 ECG 与 EEG 应用信号链，加速产品的上市进程。

高度集成的完整系列

后续四通道与六通道版本可为设计人员提供各种不同分辨率与通道组合的升级路径，满足低噪声医疗应用需求，这些应用包括患者监护、休息与负荷 ECG、胎儿监控、医院与民用自动化体外除颤器 [AED] 等）以及运动健身监控器等消费类医疗应用。

工具、供货与封装情况

ADS1298已可提供BGA封装样片。ADS1298 EVM 也已开始供货。此外，客户还可充分利用具备完整信号链与软件组件的 TI 基于 C5505 DSP 的 ECG 医疗开发套件加速产品的上市进程，实现低功耗患者监护应用。

通过以下链接查阅有关 TI 模拟前端与医疗产品系列的更多信息：

订购 ADS1298 样片与 EVM：www.ti.com.cn/ads1298-pr ；
了解 TI 针对 ECG 应用的全部产品系列：http://focus.ti.com.cn/cn/docs/solution/folders/print/464.html；
下载 TI 适用于患者监护、诊断以及治疗的医疗应用指南：www.ti.com/diagnostic-pr；
了解有关 TI 患者监护与其它医疗应用产品的更多信息：www.ti.com.cn/medical。

商标

所有注册商标与其它商标均归其各自所有者所有。

关于德州仪器医疗组件

TI 始终致力于为未来医疗保健的变革发展技术，提高医疗设备的质量与易用性。TI 推出了种类齐全的模拟与嵌入式处理产品，从构建块到完整的半导体解决方案，一应俱全；而且还配合了精深的系统知识、全球支持基础设施、高级工艺技术以及医疗行业的参与。TI 正致力于帮助创新型医疗电子产品实现更高的灵活性与易用性，并降低成本。TI 在无线通信、消费类电子、汽车以及航空等众多市场领域拥有丰富的经验，可帮助工程师从容应对日益提高的要求，帮助他们不断提高设备速度与精度、降低功耗与尺寸，并确保医疗市场需要的高质量与高可靠性标准。更多详情，敬请访问：www.ti.com.cn/medical。

关于德州仪器公司

德州仪器 (TI) 始终致力于帮助客户从容应对任何设计挑战，从而开发出创新的电子解决方案，让未来世界更智能、更健康、更安全、更环保以及更精彩。作为全球性的半导体公司，TI 在全球超过 30 个国家设有制造、设计或销售机构。

TI 在纽约证交所上市交易，交易代码为 TXN。

如欲了解有关 TI 的进一步信息，敬请查询 http://www.ti.com.cn。

TI 半导体产品信息中心免费热线电话：800-820-8682。
