凌力尔特推出高效率同步降压型稳压器 LTC3614

2010年04月15日11:13:14 本网站我要评论(2)字号：T | T | T

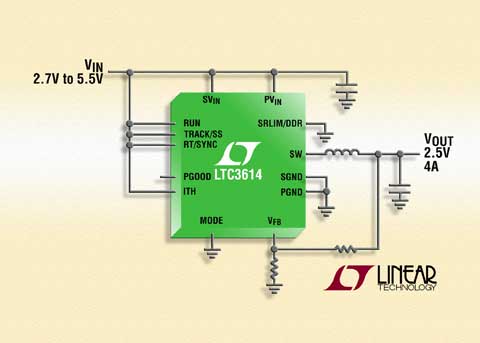

图片说明：4A、同步降压型 DC/DC 转换器能够实现高达 4MHz 的开关频率

2010 年 4 月 15 日 – 凌力尔特公司 (Linear Technology Corporation) 推出高效率同步降压型稳压器 LTC3614，该器件采用恒定频率、电流模式架构，能够实现高达 4MHz 的开关频率。低电阻内部开关允许采用 3mm x 5mm QFN 封装的 LTC3614 提供高达 4A 的连续输出电流，而且其低压差工作允许输出电压范围为 0.6V 至仅比 V_IN 低数 mV。LTC3614 在 2.25V 至 5.5V 的输入电压范围内工作，从而非常适用于单节锂离子电池应用以及 3.3V 或 5V 中间总线系统。其开关频率从 300kHz 至 4MHz 是用户可编程的，因而允许使用纤巧、低成本电容器和电感器。

LTC3614 采用 R_DS(ON) 仅为 25mΩ 和 35mΩ 的内部开关，提供高达 95% 的效率。突发模式 (Burst Mode^®) 工作将无负载静态电流降至仅为 75uA，从而较大限度地提高了电池供电应用的轻负载效率和运行时间。可调突发模式箝位使设计师能够优化轻负载效率。就需要较低噪声的应用而言，LTC3614 可以配置为以脉冲跳跃或强制连续模式运行，从而降低了噪声和潜在的 RF 干扰。此外，可编程开关转换率可以进一步减轻对潜在噪声的担忧。LTC3614 还提供了跟踪功能以及 DDR 存储器模式，在这种模式时，该器件可以提供/吸收 ±3A 电流。其它特点包括：可选有源电压定位 (Active Voltage Positioning)、一个电源良好 (Power Good) 电压监视器、外部同步功能和热保护。

LTC3614EUDD 采用 3mm x 5mm QFN-24 封装，已开始供货。以 1,000 片为单位批量购买，每片价格为 3.45 美元。工业级版本 LTC3614IUDD 在 -40°C 至 125°C 的工作结温范围内保证达到性能规格要求，千片批购价为每片 4.06 美元。如需更多信息，请登录 www.linear.com.cn。

性能概要：LTC3614

4A 输出电流
2.25V 至 5.5V 的输入电压范围
输出电压范围：0.6V 至 V_IN
可调开关频率：高达 4MHz
低输出纹波 (<20mV_PK-PK) 突发模式工作：I_Q = 75μA
±1% 的输出电压准确度
高效率：高达 95%
在开关节点上的可编程转换率降低噪声和 EMI
可选有源电压定位 (AVP) 具内部补偿
可选脉冲跳跃 / 强制连续 / 具可调突发箝位的突发模式工作，
可编程软启动
用于启动跟踪或外部基准的输入
DDR 存储器模式，I_OUT = ±3A
采用 24 引脚 3mm x 5mm QFN 耐热增强型封装

凌力尔特公司简介

凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年，是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司，并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule^® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息，请登录 www.linear.com.cn 。
