凌力尔特推出高效率、4MHz 同步降压型稳压器 LTC3615

2010年05月04日10:44:40 本网站我要评论(2)字号：T | T | T

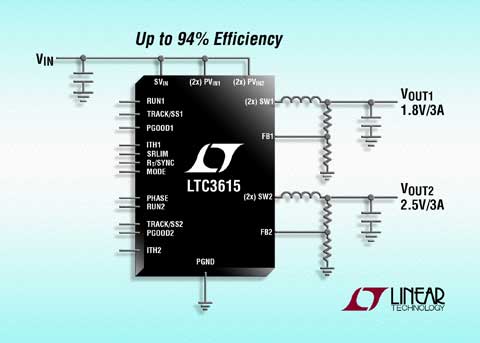

图片说明：双通道 3A、4MHz 单片同步降压型稳压器

2010 年 5 月 4 日 – 凌力尔特公司 (Linear Technology Corporation) 推出高效率、4MHz 同步降压型稳压器 LTC3615，该器件采用恒定频率、电流模式架构。低阻抗内部开关使 LTC3615 能够从每个通道提供高达 3A 的连续输出电流，同时其低压差工作提供范围为 0.6V 至仅比 V_IN 低数 mV 的输出电压。LTC3615 在 2.25V 至 5.5V 的输入电压范围内工作，从而非常适用于单节锂离子应用以及 3.3V 和 5V 中间总线系统。其开关频率从 400kHz 至 4MHz 是用户可编程的，从而允许使用纤巧、低成本电容器和电感器。其快速开关能力结合非常小的 4mm x 4mm QFN-24 或耐热增强型 TSSOP-24 封装，为需要双通道输出高达 3A 的应用提供一个占板面积非常紧凑的解决方案。

LTC3615 采用 R_DS(ON) 仅为 55mΩ 和 75mΩ 的内部开关，提供高达 94% 的效率。突发模式 (Burst Mode^®) 工作将无负载静态电流降至仅为 130uA，从而在电池供电应用中较大限度地提高了轻负载效率和运行时间。一个可调的突发模式箝位使设计师能够优化轻负载效率。就需要尽可能较低噪声的应用而言，LTC3615 可配置为以脉冲跳跃或强制连续模式运行，从而降低了噪声和潜在的 RF 干扰。可编程开关转换率进一步减轻了对潜在噪声的担忧。两个通道之间可选的 0^◦、90^◦ 或 180^◦ 相移较大限度地降低了输入电流纹波以及输出电压纹波。LTC3615 为跟踪功能以及 DDR 存储器模式提供输入，器件在这模式可提供∕吸收 ±1.5A 电流。其它特点包括可选有源电压定位 (AVP)、一个电源良好 (Power Good) 电压监视器、外部同步功能和热保护。

LTC3615EUF 采用 4mm x 4mm QFN-24 封装，而 LTC3615EFE 采用具裸露焊盘的 TSSOP-24E 封装。以 1,000 片为单位批量购买，每种器件的价格分别为 3.95 美元和 4.10 美元。工业级版本 LTC3615IUF 和 LTC3615IFE 在 -40°C 至 125°C 的工作结温范围内保证满足性能规格要求，千片批购价分别为每片 4.65 美元和 4.82 美元。如需更多信息，请访问 www.linear.com.cn/pr/3615 。

性能概要：LTC3615

高效率：高达 94%
具 2 x 3A 输出电流能力的双通道输出
DDR 存储器模式 I_OUT = ±1.5A
低输出纹波突发模式工作：I_Q = 130μA
2.25V 至 5.5V 输入电压范围
低压差工作：100% 占空比
输出电压低至 0.6V
1.33% 输出电压准确度
在开关引脚提供可编程转换率
停机电流 ≤1uA
可调开关频率高达 4MHz
内部或外部补偿
可选脉冲跳跃/强制连续/具可调突发箝位的突发模式工作
可选具内部补偿的有源电压定位
通道间可选 0° / 90° / 180° 相移
固定内部和可编程外部软启动
准确的启动跟踪功能
采用耐热增强型 4mm x 4mm QFN-24 和 TSSOP-24 封装
