Maxim推出双路、单芯片可变电压衰减器

Maxim推出双路、单芯片可变电压衰减器(VVA) MAX19790，工作频率范围为250MHz至4000MHz。该款VVA设计用作高性能无线基础设施中的通用模块，在工作频率和衰减设置范围内提供44dB线性控制动态范围和业内较佳的S21平坦度。MAX19790集优异的平坦度指标与线性衰减控制功能于一体，可理想用于蜂窝基站、微波点对点系统和SatCom设备等宽带基础设施应用。

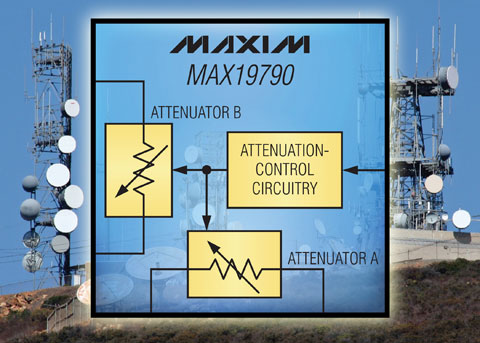

MAX19790在单片IC中集成了两路业内领先的VVA，每路衰减器均采用专有的单芯片SiGe BiCMOS工艺设计，受专利保护的控制电路可提供22dB衰减范围，线性控制斜率达10dB/V。两路衰减器共用一个共模模拟控制电路，可以级联产生44dB的总动态范围，获得20dB/V的线性控制斜率。较宽的线性控制范围无需复杂的线性化电路及相关算法，可有效降低方案成本和复杂度。

目前竞争方案的RF VVA (如PIN二极管和基于MESFET的衰减器)大都采用非线性控制，这增大了自动增益控制(AGC)和增益调节算法的复杂度。多数竞争方案需采用外部线性化电路修正控制斜率，但这会增加VVA设计的整体成本、复杂度和可重复性。此外，这些衰减器的竞争方案在其整个调节范围内，衰减随频率的变化而变化，具有较差的平坦度。而且，典型的VVA “频率牵引”会随VVA衰减设置的变化而变化，无法通过简单的固定斜率均衡架构进行补偿。VVA衰减特性的不稳定，将导致系统误差向量幅度(EVM)和邻道泄漏抑制(ACLR)的劣化。

MAX19790衰减器在较宽的工作频率和衰减设置范围内具有优异的S21平坦度性能，避免了上述指标劣化问题。工作在950MHz至2150MHz (SatCom应用的典型频带)范围内的任意125MHz连续频带时，MAX19790在30dB至全衰减范围内的平坦度典型值和较大值(峰峰值)分别仅为0.13dB和0.89dB。

对于要求更高S21平坦度的系统，只需增加一个简单的均衡器即可改善电路性能。图1所示为消除VVA较小衰减影响(归一化)后，在较简均衡修正条件下的S21响应曲线。在大多数常见通信频带中(每个频带均覆盖125MHz的连续频点)，MAX19790的S21响应曲线在30dB衰减控制范围内保持水平。MAX19790采用紧凑的(6mm x 6mm)、36引脚TQFN无铅封装。

Maxim公司电话：010-62115199，传真：010-62115299，网址：http://china.maxim-ic.com。
