Maxim推出单端口、供电设备控制器

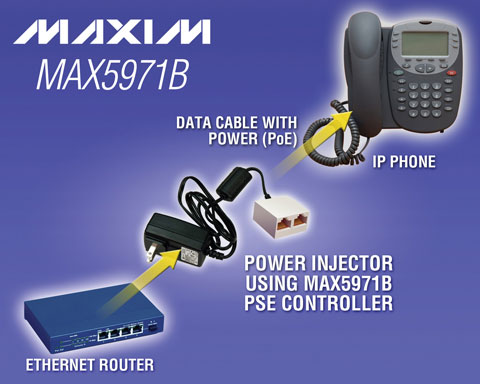

Maxim推出单端口、供电设备(PSE)控制器MAX5971B,适用于IEEE® 802.3af/at兼容的大功率以太网供电(PoE+)应用。器件集成导通电阻为0.5Ω的功率MOSFET、检流电阻和电流监测电路,有效节省了PSE系统的空间和成本,典型应用电路仅需不到8个外部元件。此外,MAX5971B还包含一个9位ADC和I²C接口,能够实现先进的电源管理和电源预算调节。MAX5971B能够为PoE+用电设备(PD)的每个端口提供高达40W功率,非常适合IP电话、IP摄像机、无线LAN接入点以及视频监控摄像机等应用。
该款PSE控制器完全兼容IEEE 802.3af和IEEE 802.3at标准。器件工作在32V至60V电压范围,为IEEE 802.3af/at兼容的用电设备提供侦测、分级和直流/交流负载断开检测功能。器件还支持5级和2级事件分级,用于对大功率用电设备进行检测和分级。MAX5971B还可检测使用大电容进行侦测的早期(非兼容)用电设备。
器件通过I²C兼容的2线串行接口由软件完全配置。MAX5971B可由系统微控制器(如MAXQ2000)进行控制,该器件可自主工作,无需主机微控制器或软件的干预;也可配置为手动或半自动工作模式,提高了设计灵活性,并具备现场调试和故障诊断能力。
器件的其它特性包括:输入欠压锁定(UVLO)检测、输入过压检测、LED状态指示器、过热保护以及启动期间的输出电压摆率限制。MAX5971B采用28引脚TQFN封装,工作在-40°C至+85°C扩展级温度范围。现备有样品和评估(EV)板。
Maxim公司电话:010-62115199,传真:010-62115299,网址:http://china.maxim-ic.com。
