Maxim推出有源钳位、电流模式PWM控制器

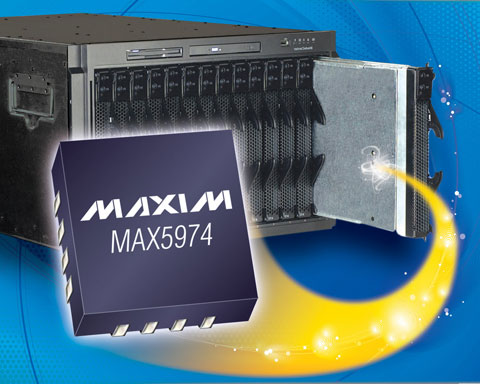

Maxim推出采用有源钳位架构和扩频工作方式的高频、电流模式PWM控制器MAX5974。器件的有源钳位架构能够提供大于90%的效率,有效降低用于IEEE® 802.3af/at用电设备(PD)的同步正向/反激式电源的功耗。MAX5974A/MAX5974C非常适合通用整流离线式(85V至265V)或电信(36V至72V)输入电压。MAX5974B/MAX5974D还可接受低至10.5V的输入电压(例如:墙上适配器)。器件的目标应用包括IP电话、IP摄像机和无线LAN接入点等PoE PD。MAX5974还适用于通用和电信输入电压范围。
MAX5974A/MAX5974B具有内部采样保持误差放大器,通过耦合电感调节输出电压。这种反馈配置省去了偏置电路中的并联稳压器、光耦和第三绕组,从而节省了空间和成本。需要光耦反馈的应用可以使用MAX5974C/MAX5974D,这两款器件具有一路始终连接的反馈输入。器件的开关频率可以在100kHz至600kHz范围内调节,精度可达±8%。这就允许设计人员对电路中的磁性和滤波元件进行优化,以满足EMI标准的要求。器件的占空比可以设置为较大占空比限制的80%。
器件的其它特性包括:用于关断器件的一路使能输入以及避免输出电压过冲的可编程软启动。MAX5974A/MAX5974C内部具有带较高滞回的自举UVLO电路,需要20V的启动电压。MAX5974B/MAX5974D的启动电压为10V。MAX5974工作在-40°C至+85°C扩展级温度范围,采用3mm x 3mm、16引脚TQFN封装。
Maxim公司电话:010-62115199,传真:010-62115299,网址:http://china.maxim-ic.com。
