LE5404GPRS无线通讯模块使用说明

本文档用于和利时Hollyview组态软件通过AT_GPRSGetWay工具和LE5404GPRS扩展模块读写LE系列PLC主控的各种寄存器的数据; 同时也可用于其他组态软件（无需具备LE5404GPRS驱动）和LE系列主控的无线通讯。

测试条件

1、和利时LE系列主控一台+LE5404GPRS扩展模块一个，移动手机卡一个。

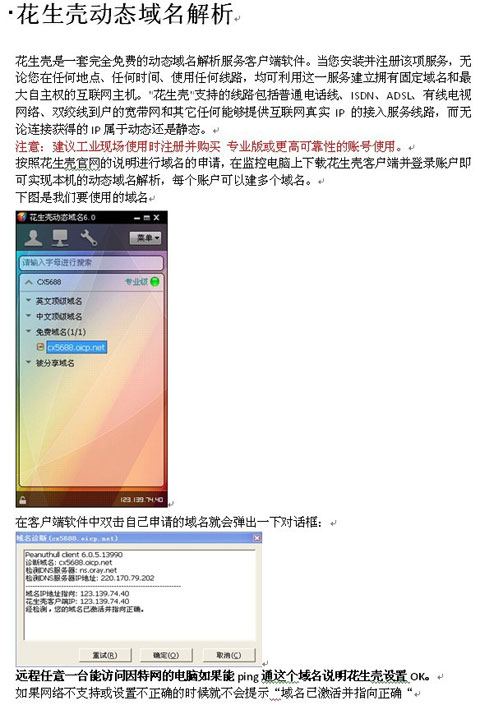

2、专业版（测试时也可以用免费版的）花生壳账户一个。本例中域名为：cx5688.oicp.net

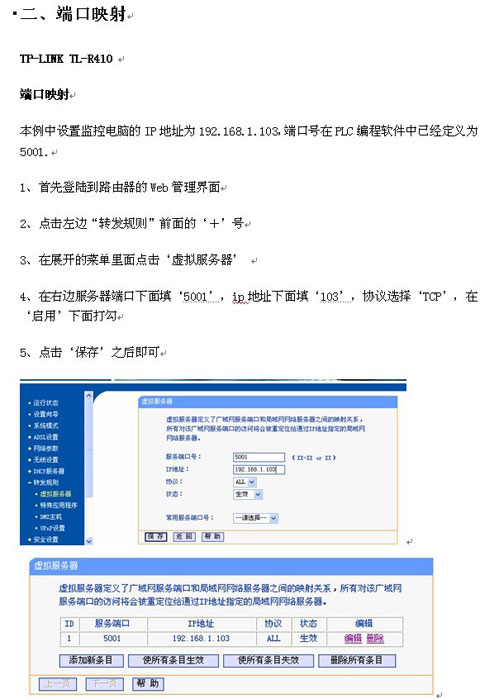

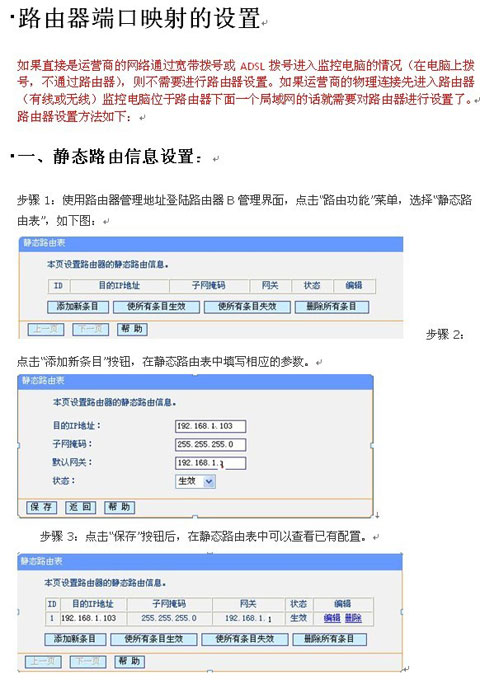

3、路由器一个（如果您是运营商物理连接直接到监控电脑，由监控电脑进行宽带或ADSL拨号的话可省略路由器的设置）

本例中路由器拨号成功，且信息如下：

路由器信息：

MAC 地址： 54-E6-FC-2D-39-79

IP地址： 123.139.74.40 PPPoE

子网掩码： 255.255.255.255

网关： 123.139.74.40

DNS 服务器： 124.89.1.129 , 221.11.1.68

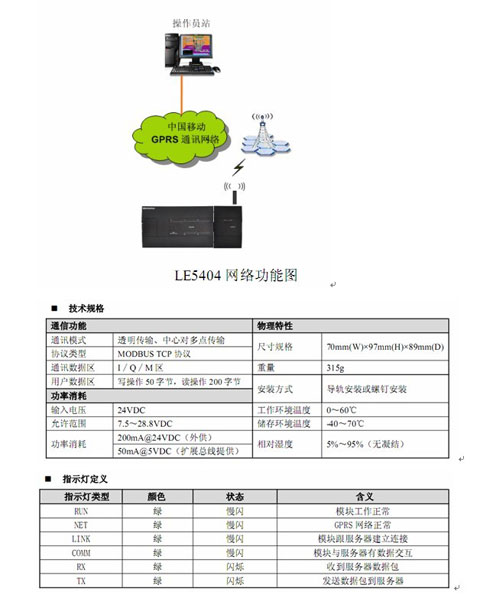

LE5404简介

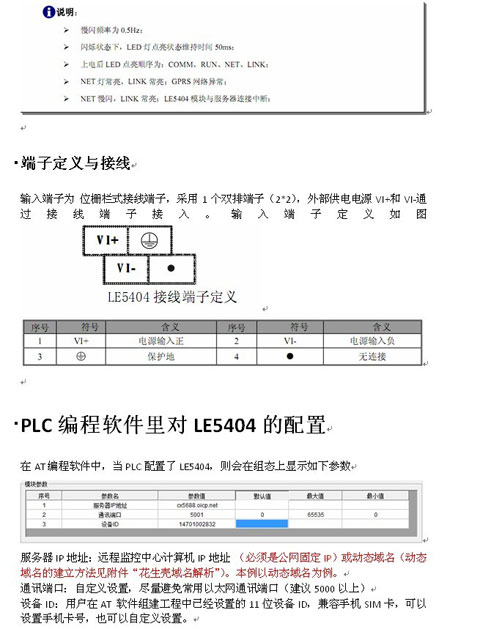

LE5404是LE系列PLC的扩展模块，通过GPRS无线网络实现与Internet的对接，完成数据远程交互功能。

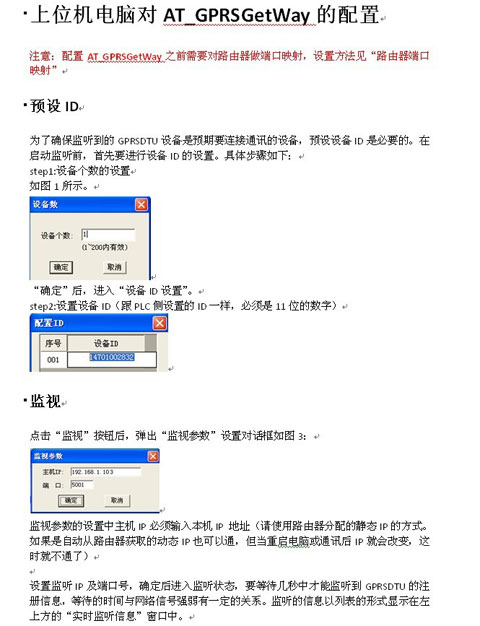

若不停止监听，则一直会保持对远程GPRS DTU模块的监听，并会实时刷新“实时监听信息”窗口。

注意：

1）监听IP设置为本机IP，若本机IP为静态IP即公网IP，否则要使用无线网卡，并使用无线网卡申请的IP作为监听IP。由于无线网卡受到信号强弱的影响等会导致通讯不稳定，因此不建议使用无线网卡。

2）端口号建议设为5001。

3）监听是第一步，监听到GPRS DTU的注册信息后才能进行后续操作。

4）监听IP及端口号的设置要与下装到待监听的GPRS DTU中的服务器IP和端口号一致。

5）进入监听后，监听到DTU设备的注册信息需要耐心等待几分钟，停止监听同样要耐心等待。

通讯链路：一条监听到的GPRS DTU的注册信息：主机IP、从机IP、设备ID和对应设置的从站号与串口号，我们称之为一条通讯链路，以后若无特殊说明，通讯链路的含义均是如此。

主机IP：监听IP。

从机IP：GPRS DTU的IP。

设备ID：GPRS DTU的设备标识，唯一即不同的GPRS DTU设备，设备ID不同。

参数设置

监听到DTU的注册信息后，点击“设置参数”，弹出对话框如图6所示。

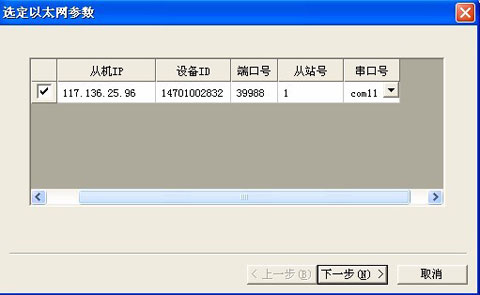

注意：在“选定以太网参数信息”属性页中，勾选要连接通讯的通讯链路并设置从站号及串口号（串口号只能使用COM11-42的32个串口，每个串口可以对应不超过8个设备从站）。从站号及串口号的设置要与组态软件中的设置一致。

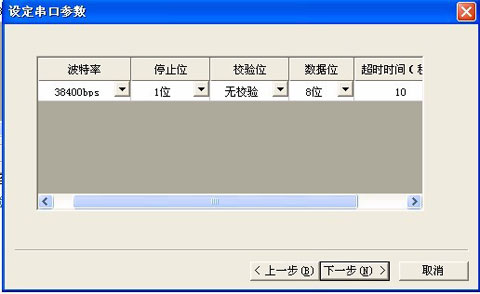

单击“下一步”，进入“设置串口参数”属性页中设置串口参数。

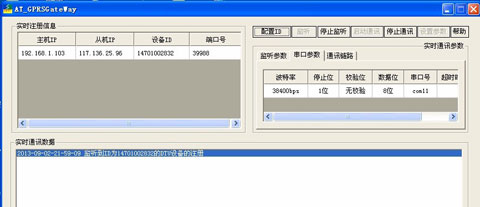

在“设置串口参数”属性页中，设置串口的通讯参数，波特率、数据位、停止位、校验位以及超时时间等。串口物理参数的设置要和上位机组态软件保持一致。

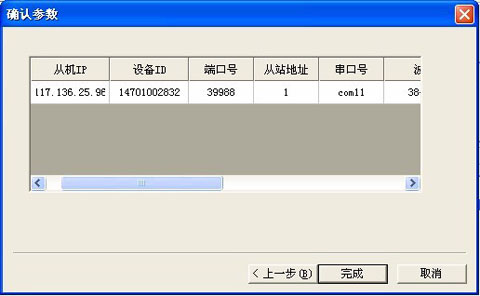

通讯参数的确认：

连接通讯

在设定好通讯参数后，点击“启动通讯”，进入通讯状态或通讯等待状态

注意：点击“启动通讯”后要立即转到组态软件，进入运行系统打开要监视的画面，或者先启动组态软件，进入运行系统打开要监视的画面，再转到AT_GPRSGateWay，点击“启动通讯”进入通讯状态。这个过程中，可能要花费几秒钟的时间，以致进入通讯等待状态，直到检测到串口有数据时才进入通讯状态或者串口读取数据超时。停止通讯可能需要耐心等待几分钟。

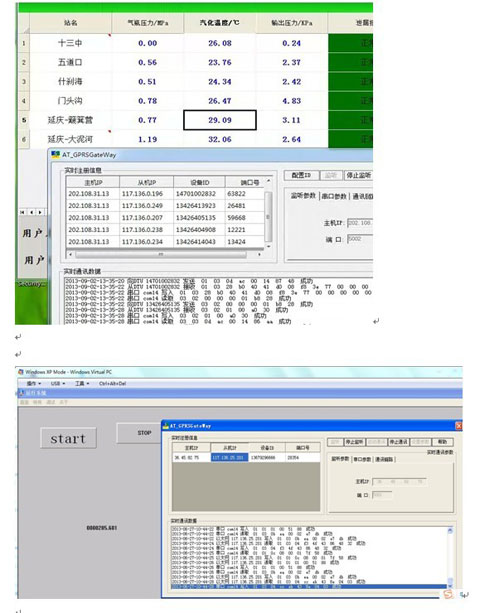

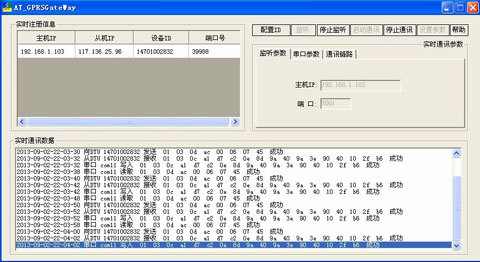

进入通讯状态后，在“实时通讯信息”窗口中会实时输出通讯数据信息。信息输出格式如下：

时间+串口（以太网）+串口号（GPRS DTU 的IP）+读取（写入）+数据+成功（失败）。

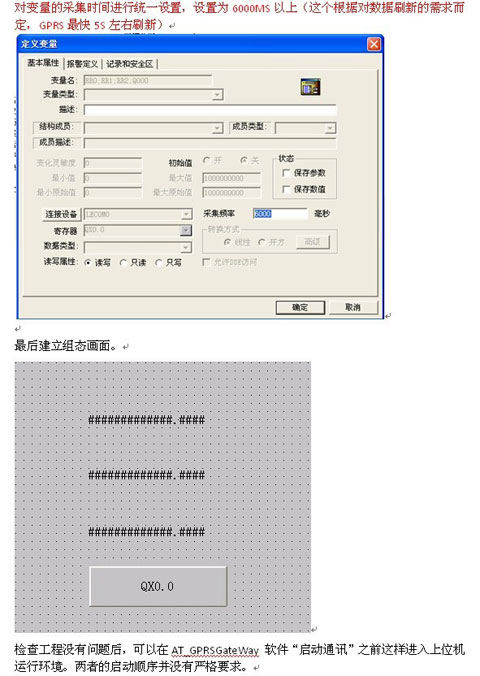

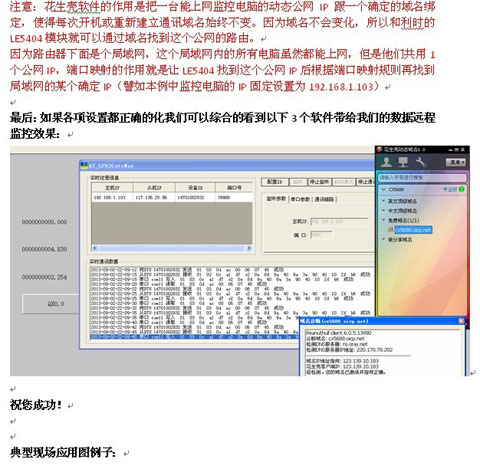

“启动通讯”之前较好组态好上位机程序（见“组态软件配置章节”），这样进入上位机运行环境，当启动通讯成功后上位机画面就可以显示远程PLC的数据了。

组态软件配置

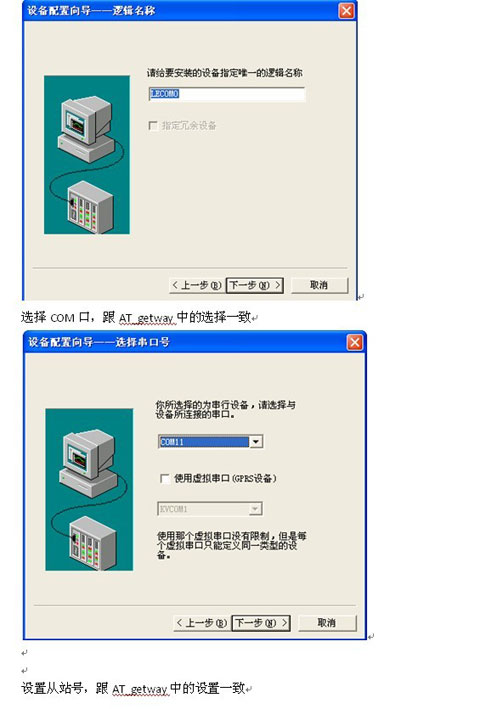

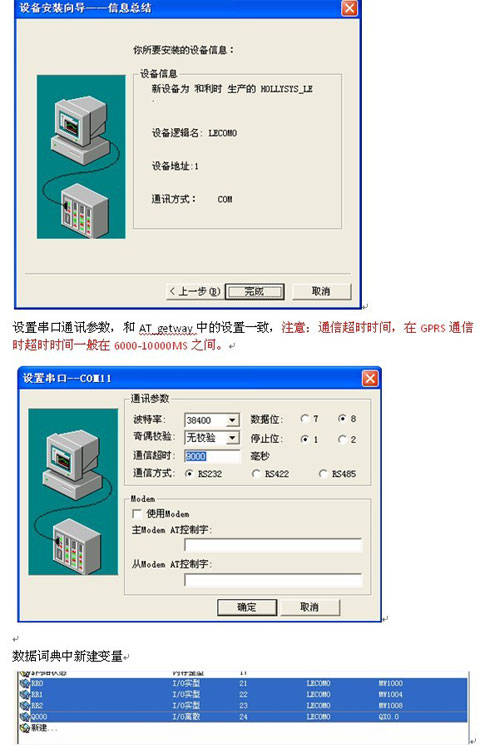

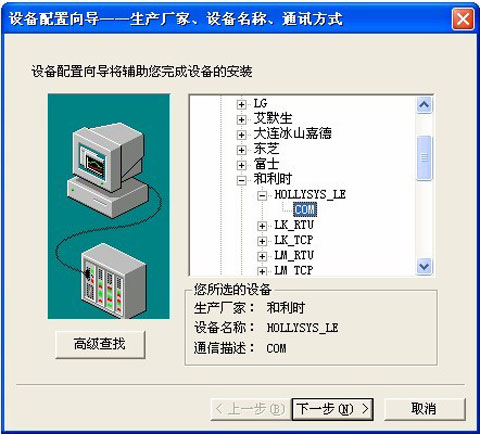

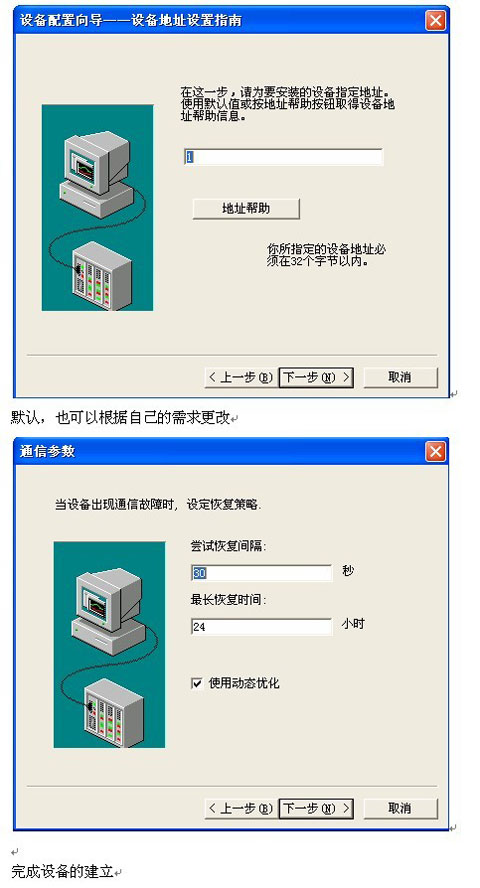

新建工程后，添加和利时LE设备（没有LE驱动的朋友可以咨询当地技术支持）。
