艾德克斯测评某品牌智能插座——待机功耗篇

2016年02月18日15:32:24 本网站 我要评论(2)字号:T | T | T
关键字:应用 电源 数字 电力
随着物联网产业的快速发展,越来越多的智能化设备进入了普通大众的日常生活,智能插座就是其中的一个代表。智能插座是指内置Wi-FI模块,通过智能手机的客户端来进行功能控制的插座。目前市面上拥有多个品牌的智能插座产品,多以强调家居的智能化为主。那么,在节能环保的大时代背景下,作为一款与家电设备配合使用的用电产品,自身的待机功耗是所有智能应用的使用价值基础。为什么如此说?举个简单的例子:常用的液晶彩电待机功耗为8.07W,一年的将消耗70.69Kw/h,浪费40元左右。由此可见,用电器的待机功耗不可小觑。今天,艾德克斯从市面上随机选取了某品牌的智能插座进行待机功耗的测试分析。

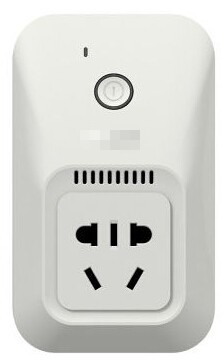

图一:某品牌智能插座

待机功耗指的是电源连接上220V市电并且连接好一切用电设备但并不启动,此时整体功率损耗主要来自电源自身的空载损耗以及主板的待机功耗。在这种状态下做工用料较好的电源真实的功耗一般会在5W~10W左右。下面就用艾德克斯的功率表IT9121以及对应的治具IT-E185进行待测产品的待机能耗测量。
功耗的计量主要通过对用电回路的电压及电流进行采样,通过专业的仪器进行分析、计算。下图为测试时的接线图,艾德克斯IT-E185治具具有集成好的内部电路以及外接电压和电流接线端子,直接用导线与IT9121功率表后面板电压、电流输入端子相连,省去了测试人员串并联的操作,使用非常方便。

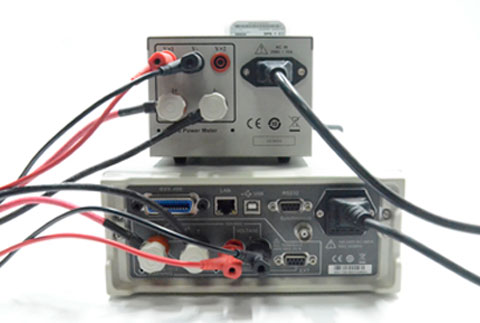

图二:艾德克斯智能插座测评接线图

把智能插做接入测试治具上,此时原来普通的三孔插座即转换成了一个两孔和三孔的结合的智能插座。由于本次测试主要目的是为了测试待机功耗,因此不需要外接用电设备,只需打开智能插座的电源开关即可(电源指示灯为红色)。

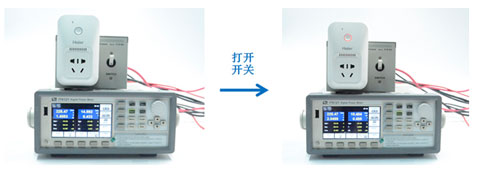

图三:智能插座测评进行中

智能插座内部包含了AC-DC电源、无线通讯单元、继电器及MCU控制单元等。因此,当进入待机状态时,其内部的元器件开始工作,从而产生微小的工作电流。测试时,通过截屏功能把IT9121功率表的测试界面保存先来,进行数据分析。通过分析可以得出此款插座待机电流仅为15mA左右,待机功耗小于2W。不仅如此,发现在测量界面上还拥有功率因素、有功功率、频率等参数,这对智能插座的其它项目的测试同样有着巨大的帮助。

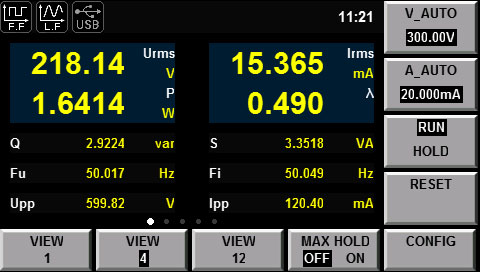

图四:用过截屏快捷键保存的测试界面

智能插座通过家庭无线网智能手机的客户端来进行功能操作的插座,这也是我们使用智能插座的重要用途。当你在公司、在学校或者在回家的路上想远程打开家里的热水器、电灯等设备时,可以轻松的通过手机APP去控制。那么这就需要我们的智能插座一直处于联网状态,这样情况下待机功耗值是多少呢?

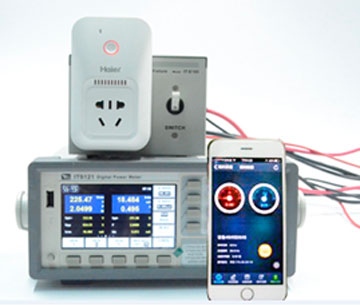

图五:智能插座在无线控制下的待机功耗

通过测试我们发现即使是在局域网控制的情况下,待机功耗仍小于2W。
据中国节能产品认证中心调查发现,一个城市家庭中有待机或者预约功能的家用电器将近10余种,平均待机功耗在15W-30W之间,这个数字占到家庭电力消耗的10%左右。智能插座实现了“停止即断电”,如果都用智能插座去控制这些家用电器的话,积少成多,就能用微小的待机功耗避免了更多的能量损耗,为环保节能做出了巨大贡献。
