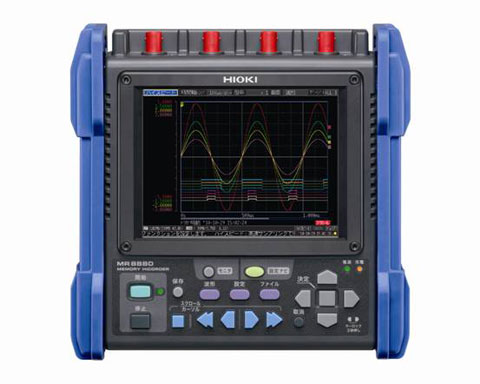

日置(HIOKI)•较新发售MR8880-21 存储记录仪-------轻巧设计,实现安全•简单的测量
HIOKI将于2011年1月新发售MR8880-21存储记录仪。因为该产品从高压到低压都能测量,所以用途非常广泛,可应用于维护保养和产品开发领域中。
█ MR8880-21特点
1. 能够用于恶劣的现场测量环境
符合CAT Ⅲ 600V的安全设计,能够直接对480V的高电压进行测量。另外,使用环境温度与以往产品不同,扩大至-10℃~50℃。
2. 标配4ch,可测量三相电源线路
模拟4通道绝缘输入,可对应测量三相电源线路。
3. 设置“向导”功能,操作简单方便
在客户中常会遇到这样的抱怨“电气测量仪器设置和操作方法很复杂,比较难使用”。MR8880-21安装有设置“向导”功能,解决了这个问题。在遇到“想测量工业用电源线路”、“想监测电压下降”等情况时,选择“用途”,只需根据操作向导即可完成设置。
4. 可以通过打印机选件将已测量的数据当场打印出来
如果使用了A6尺寸的打印机(选件),即可在现场将波形打印出来,方便现场解决问题。当然也可保存在外部存储媒介中。
█ 测量用途(例)
● 工厂设备的维护保养、异常监测
● 电梯维护保养、异常检测
● 汽车维护保养或车辆开发
● 汽车的开发或故障分析
基本参数
测量功能 |
Hign Speed(高速记录功能) Real Time(实时记录功能) |
输入通道数 |
标配模拟输入4ch+逻辑8ch ※模拟输入的通道之间和主机之间绝缘 所有逻辑输入的通道都与主机共地 |
较快采样率 |
1MS/s(周期为1µs,所有通道同时采样时) |
内存容量 |
14bit×1MW/ch(1W=2byte,不可增加) |
外部存储 |
CF卡槽×1(较大2GB,适合格式FAT/FAT32) USB接口×1(USB2.0标准A系列插座) |
通讯接口 |
USB2.0标准迷你B系列插座×1 功能:通过通讯指令设置/测量,并将CF/U盘内的文件传输至计算机中(USB驱动模式) |
使用环境条件 (不凝结) |
使用温度范围:-10℃~50℃ 使用温度范围:-10℃~40℃,80% rh以下 40℃~45℃,60% rh以下,45℃~50℃,50% rh以下 使用Z1000电池组时:0℃~40℃,80% rh以下 Z1000电池组充电时:10℃~40℃,80% rh以下 |
存放环境条件 (不凝结) |
存放温度范围:-20℃~60℃ 存放温度范围:-20℃~40℃,80% rh以下 40℃~45℃,60% rh以下 45℃~60℃,50% rh以下 Z1000电池组:-20℃~40℃,80% rh以下 |
适用规格 |
安全性:EN61010 EMC:EN61326,EN61000-3-2,EN61000-3-3 |
充电功能 (23℃参考值) |
充电时间:约3h (装有电池组Z1000时,可连接AC适配器进行充电) |
体积和重量 (含电池组) |
仅主机:约205W×200H×67Dmm,1.76kg 装有打印机时:约303W×200H×67Dmm,2.26kg |
模拟输入参数 测量功能 4ch电压测量、瞬间值(波形)/有效值的切换功能 输入端口 绝缘BNC端口(输入电阻1MΩ,输入容量7pF) 对地间较大额定电压 AC,DC600V测量范围Ⅲ AC,DC300V测量范围Ⅳ (输入和主机之间绝缘、加在输入通道和外壳之间、各输入通道之间也不会损坏的上限电压) 测量量程 10mV~100V/div,13档量程,满刻度:10div 高速F测量/显示的AC电压:700Vrms 低通滤波器:5/50/500/5k/50kHz 较快采样速度 1MS/s(4通道同时采样) 频率特性 DC~100kHz±3dB 端口间较大额定电压 AC,DC600V(加输入端口之间也不会损坏的上限电压)
