42V、750mA (IOUT)、2.2MHz 降压型 DC/DC 转换器

2011年10月27日09:54:08 本网站我要评论(2)字号：T | T | T

凌力尔特公司 (Linear Technology Corporation) 推出750mA、42V 降压型开关稳压器 LT3973，该器件具集成的升压和箝位二极管。在无负载备用情况下，其突发模式 (Burst Mode®) 工作可保持静态电流低于 2.5µA。LT3973 的 4.2V 至 42V 输入电压范围使其非常适用于汽车和工业应用。其内部 1.2A 开关在电压低至 1.21V 时可提供高达 750mA 的连续输出电流。该器件的突发模式工作提供超低静态电流，从而使其非常适用于诸如汽车或工业系统等应用，因为这类系统需要始终保持接通工作和较佳电池寿命。

当输出电压降至低于设定的输出电压时，LT3973 的独特设计可保持仅为 530mV 的较低压差电压，非常适用于会出现诸如汽车冷车发动等情况的应用。开关频率从 200kHz 至 2.2MHz 是用户可编程的，从而使设计师能优化效率，同时避开关键噪声敏感频段。其 10 引线 3mm x 3mm DFN-10 (或耐热增强型 MSOP) 封装结合高开关频率，允许使用很小的外部电感器和电容器，从而可构成占板面积非常紧凑、热效率很高的解决方案。

LT3973 采用一个高效率 250mVCESAT 开关，必要的升压和箝位二极管、振荡器、控制和逻辑电路都集成到单个芯片中。低纹波突发模式工作在低输出电流时维持高效率，同时保持输出纹波低于 10mVPK-PK。特殊设计方法和新的高压工艺可在很宽的输入电压范围内实现高效率，而且 LT3973 的电流模式拓扑可实现快速瞬态响应和卓越的环路稳定性。其他特点包括电源良好标记、内部箝位二极管限流和过热保护。

LT3973EDD 采用 3mm x 3mm DFN-10 封装，LT3973EMSE 采用耐热增强型 MSOP-10 封装，千片批购价分别为每片 2.75 美元和 2.85 美元。LT3973IDD 和 LT3973IMSE 经过测试，在 -40°C 至 125°C 的工作节温范围内有保证，千片批购价分别为每片 3.03 美元和 3.14 美元。LT3973HDD 和 LT3973HMSE 也经过测试，在 -40°C 至 150°C 的工作节温范围内有保证，千片批购价分别为每片 3.38 美元和 3.49 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LT3973。

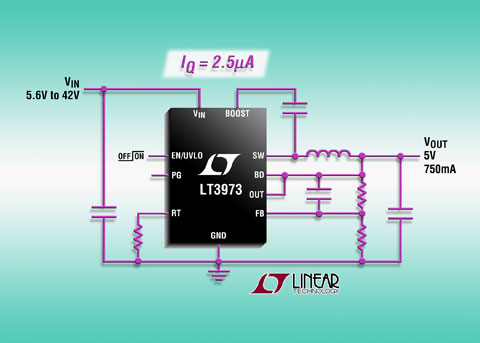

照片说明：IQ 为 2.5µA 的 42V、750mA (IOUT)、2.2MHz 降压型 DC/DC 转换器

性能概要：LT3973

• 超低静态电流

• 12VIN 至 3.3VOUT 时 IQ 为 2.5µA

• 低纹波突发模式工作，输出纹波 <10mVP-P

• 宽输入电压范围：在 4.2V 至 42V 范围内工作

• 可调开关频率：200kHz 至 2.2MHz

• 集成的升压和箝位二极管

• 750mA 输出电流

• 卓越的启动和压差性能

• 准确的可编程欠压闭锁

• 低停机电流：IQ = 0.75µA

• 内部箝位二极管限流

• 电源良好标记

• 过热停机

• 小型、耐热增强型 10 引线 MSOP 和 (3mm x 3mm) DFN 封装

• IQ 为 2.5µA 的 42V、750mA (IOUT)、2.2MHz 降压型 DC/DC 转换器
