为便携式音频带来影院音效体验

2011年11月22日14:16:12 本网站我要评论(2)字号：T | T | T

关键字：应用

——德州仪器中国区市场开发高性能模拟产品销售工程师信本伟解读全新可配置空间处理器

德州仪器（TI）宣布推出一款可简化多扬声器便携式产品空间增强的音频系统设计和编程的集成电路（IC）LM48901，其可应用的范围包括笔记本电脑、平板电脑、条形音箱和音频扩展底座。德州仪器中国区市场开发高性能模拟产品销售工程师信本伟向媒体介绍了这款全新可配置空间处理器。

创造任何地方身临其境的影院体验

信本伟认为，笔记本电脑、平板电脑和手机有更高的分辨率，甚至 3D 画面，但音频没有跟上需求。小型系统中的音频问题在于，空间受限的应用经常受到因扬声器摆放位置过近造成的有限声场的影响，音频性能无法实现身临其境/令人激动的体验；空间扩展音频需要复杂的算法支持。

例如，有的平板电脑的宽幅屏幕可以提供让人印象深刻的高清晰度视频，但由于用户对其整体的体验是受阻碍于紧密的間距扬声器所产生的音頻，缺乏清晰和深度，受到了产生音频的紧密间距扬声器的影响。由于多个扬声器靠拢在一起，用户听起来就像只有一个扬声器，从而使声场受到了限制。

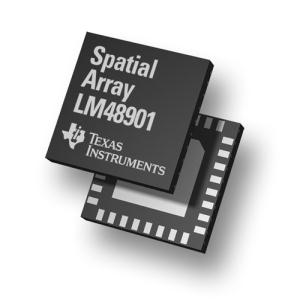

德州仪器的LM48901空间阵列解决了上述问题，是第一个采用分布式声音处理以及扬声器阵列技术的创新音频IC系列，该产品为空间受限的应用带来了一种身临其境的音频体验。

简化多扬声器便携式产品音频设计

TI 的空间扩展 IC 简化了多扬声器便携式产品的音频声场设计。该IC集成了空间处理DSP、4个D类放大器、18位立体声模数转换器（ADC）、锁相环（PLL），以及I2S和I2C接口。简化了音效编程：易于使用的软件工具无需算法调整和内部DSP专家，加快了开发速度。无论物理系统大小，都可以提供优于竞争解决方案的扩展声场，实现差异化的产品。灵活的多通道能力：采用菊花链实现的多个LM48901支持多达16声道扬声器和多低音炮配置。集成了2 W扬声器驱动器：4个D类放大器可用输出每通道2 W的连续输出功率到4欧姆负载，小于1%总谐波失真加噪声（THD+N），以简化系统设计并减少材料清单。

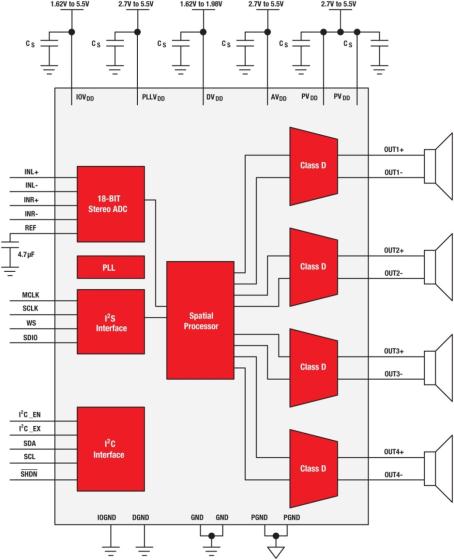

LM48901框图

信本伟介绍说，LM48901的主要优势在于，第一可简化音频编程，所有的算法、编程全部都已经做好，终端客户根本不需要再做DSP二次开发或更精深的开发，自己的开发工具很快可以做更新换代。客户应用起来非常方便，基本上一个音频工程师懂一点声学拿过来调一下就完了。另外可以根据自己不同的应用，可以根据不同喇叭的设置，用一套软件在不同的场合调出不同的效果。第二，灵活的声道能力。LM48901是四个声道，但它可以很灵活地编程为2.1，或者编程为6个声道、8个声道，两片或者三片配在一起用。一个产品开发出来可以延伸出来N款产品，非常简化。第三，集成2W功放驱动器相当于集成了4个声道，简单来讲成本会比使用正常四片便宜得多，算法可以直接放在里面。另外一个好处是，当觉得2W不够时，可以在外面扩展其它的不同功率。第四，这个算法在空间感和听感上会真正带来不同，会真的听得到声音从你的正面变到你的侧后面或者正后面，甚至到你的左耳朵或者右耳朵。当客户需要做差异化或特殊应用的时候可以用这样的产品做一个变化。

LM48901的软件网络工具包括易于使用的扬声器阵列系数发生器，可以用几个简单步骤创建独特的空间音频系数。此外，还包括Android驱动程序与应用注解、评估板和图形用户界面。

空间扩展音频及串音消除

信本伟还解释了实现增强空间扩展音频的方法，一个是虚拟耳机技术，解决了串音消除的问题，左耳只能听见左耳应该听到的声音；右耳只能听见右耳应该听到的声音。另一个是3D定位技术（HRTF），HRTF 创建了来自不同方向的声音感觉，利用两个耳朵之间的差异（双耳提示）局部化空间中的音源。空间扩展是通过控制音频的方向来实现3D的效果，主要因为喇叭出来的声音是半圆周的扩展方式，当多个喇叭出来声音的时候，会有声波和声波之间的衍射，两个声波碰到一起以后会反向再运行，这时候就会出所谓阵列方向性，可以通过一些人为系列调控你声波传动的方向来实现声场扩展。

而串音干扰在很多音频里很难实现，尤其是空间算法，较主要的原因是人的左耳和右耳听到的声音，在立体声角度来讲应该是完全不一样的，但很多时候技术上很难实现，因为声波是在空间中传输的，左耳经常会听到右耳的声音，这就是为什么很多人喜欢听耳机，但很多人不喜欢听大功率的功放的原因。串音消除技术实现得很完美，它真正使声音去了该去的领域。

串音消除

空间扩展IC的主要应用包括：平板电脑、笔记本电脑、条形音箱、音频扩展底座等，由于消除了物理系统限制，支持高端客户的差异化产品，可以为较终客户身临其境的高品质音频体验。
