纤巧封装集成10ppm/oC基准12位/10位/8位8通道的DAC

凌力尔特公司 (Linear Technology Corporation) 推出 12 位、10 位和 8 位数摸转换器 (DAC) 系列 LTC^®2636，该系列器件在纤巧 4mm x 3mm DFN 封装和 MSOP 封装中集成一个精确基准，从而使它们成为今天市场上较小的 8 通道 DAC。LTC2636 的小尺寸和内部基准就多种工业和通信应用而言是必要的。光网络就是一个需要在单个紧凑型封装中有多个 DAC 的应用例子。这些 DAC 非常适合于驱动光衰减器或为激光二极管设置电流值。通过集成一个 10ppm/^oC 的基准，LTC2636 为面积受限的光网络电路板提供了占用空间进一步减小的解决方案。

LTC2636 DAC 提供了很多订购选项，以满足种类繁多的应用需求。除了选择 3 种分辨率选项之一，设计师还可以在 2.5V 或 4.096V 满标度范围之间选择，从而使 LTC2636 非常适合于 3V 或 5V 系统。内部基准连接到外面，为系统中其它数据转换器提供一种驱动基准输入的便利方法。或者，如果需要更高的准确度或一个非标准电压范围，那么可以使用一个外部基准。订购选项提供以零标度或中间标度给该 DAC 加电的选择，从而为首次加电时不能强制接地的设计提供了灵活性。

设计师可在 14 引脚 4mm x 3mm DFN 封装和 MSOP-16 封装之间选择，MSOP-16 封装包括一个硬件负载 DAC (LDAC) 引脚和一个异步强制 DAC 输出至其各自复位状态的清除引脚。这些 DAC 非常适合于诸如毫米波雷达等汽车应用。除了工业 (-40°C 至 +85°C) 和商业 (0°C 至 +70°C) 温度范围，两种 DAC 规格在汽车温度范围 (-40°C 至 +125°C) 都有保证。

LTC2636 提供卓越的 12 位 DC 性能，积分非线性误差为 ±2.5LSB (较大值)，偏移误差仅为 ±5mV，使其非常适合开环以及闭环系统。该器件的 AC 性能也非常卓越，因为 LTC2636 提供 <2.4nV·s 的串扰，从而确保在一个 DAC 上的电压变化对其它 DAC 有较小影响。LTC2636 用 2.7V 至 5.5V 单电源工作，每个 DAC 的电源电流为很低的 100uA。

LTC2636 8 通道 DAC 与之前推出的 LTC2630 和 LTC2640 单通道 DAC 同属一个系列。这些器件是一个完整的 8 通道、4 通道、双通道和单通道 12 位/10 位/8 位 DAC 系列的一部分，在纤巧封装内具内部基准。以 1,000 片为单位批量购买，每片价格为 2.85 美元。

* 快将推出的产品。请联系凌力尔特公司获取产品上市信息。

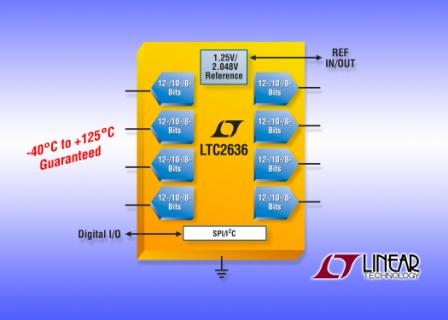

照片说明：12 位 / 10 位 / 8 位 8 通道 DAC 包括内部基准

性能概要：LTC2636

·          集成精确基准

-    2.5V 10ppm/^oC (LTC2636-L)

-    4.096V 10ppm/^oC (LTC2636-H)

·          较大 12 位 INL 误差：±2.5LSB

·          引脚和软件兼容 SPI DAC

·          在 -40°C 至 +125°C 温度范围内保证单调

·          DAC 之间具超低串扰 (<2.4nV·s)

·          低噪声 (0.75mV_P-P，0.1Hz 至 200kHz)

·          可选内部或外部基准

·          2.7V 至 5.5V 电源范围 (LTC2636-L)

·          低功率工作：每个 DAC 为 100uA

·          加电复位至零或中间标度选项

·          纤巧 4mm x 3mm DFN-14 和 MSOP-16 封装
