适于便携电子设备高速数据线低电容及漏电流ESD保护阵列

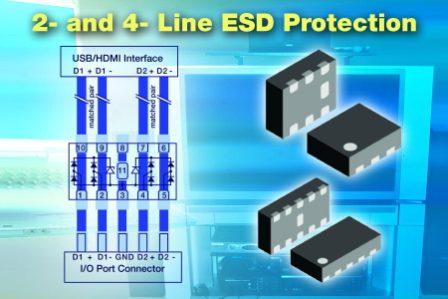

Vishay Intertechnology, Inc.推出两款具有低电容及漏电流的较新小型ESD 保护阵列--- 2 线路的 VBUS052CD-FAH 和 4 线路的 VBUS054CD-FHI，这些器件可保护高速数据线，以防止瞬态电压信号。

具有 0.6 mm 超薄厚度、可实现板面空间节约的 2 线路 VBUS052CD-FAH 采用无引线 LLP1713 封装，而 4 线路 VBUS054CD-FHI 采用 LLP2513 封装。这些保护阵列采用“流通式”设计，在 HDTV 以及便携式游戏系统、MP3 播放器及手机等移动电子设备的 USB 2.0、HDMI、显示器端口、eSATA 及 1394/Firewire 应用中，支持高速数据线的浪涌电阻要求。

Vishay这次推出的新型器件在 5V 工作电压时具有 0.8pF 的低负载电容以及不足 0.1µA 的低较大漏电流。这些阵列可提供 7.9V 的典型击穿电压（在 1mA 时），在 3.5A 时可提供 15V 的较大嵌位电压。

这些总线端口保护阵列为数据线提供了符合 IEC 61000‑4‑2（ESD） 的 15 kV（空气及触点放电）瞬态保护。这些无铅（Pb）器件具有纯镀锡针脚，并且采用无卤素的模塑材料，它们的焊接可通过无 X 射线的标准视觉检测加以检查。这些阵列符合 RoHS 2002/95/EC 及 WEEE 2002/96/EC。
