简化热交换管理的电流限制负载开关

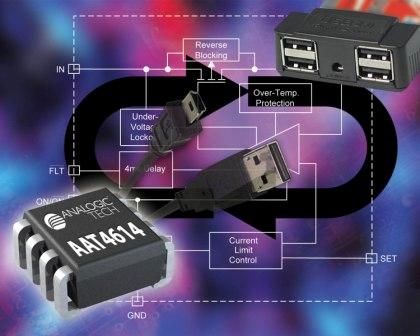

电源管理集成电路开发商研诺逻辑科技有限公司(AnalogicTech™，纳斯达克股票市场代码：AATI），日前宣布推出一款编号为AAT4614的、用于高边负载开关应用的新型电流限制P沟道MOSFET（金属氧化物半导体场效应晶体管）电源开关。它专为在短路或过电压时保护外部端口而设计，该款新负载开关在一块芯片中集成了反向电流阻断、可编程电流限制功能和一个内置故障标志，同时相对于传统的实现方式，其占板面积缩小高达30%。

“开发带有热交换功能的高级便携系统设计师通常需要可编程性来实现较大化保护、反向阻断来控制反向电流电位、一个故障标志来显示过电流或超温情况，直到现在，设计师们还只能将所有这三项功能加载在一个复杂的分离方案上，”研诺产品线副总裁CJ Zhang说道。“AAT4614通过将所有这三项功能集成于一个单一器件内，为设计师提供了在一个简单的、无缝解决方案中实现较高水平的热保护，它比离散方案节省1/3的占板空间。”

多重保护功能

在一个2.4V 到5.5V输入电压范围中运行时，AAT4614可用于各种3V或5V系统中。当输入电压低于2.4V时，一个欠压锁闭电路将自动关闭运行以防止饱和。

为了保护器件，防止可能导致无法调节供电的大输入电流，该新型负载开关带有一个过电流阀值，它通过从SET到接地的电阻可编程至较高1.6A。一个1 µs的非常快速的电流限制瞬时响应减少对于局部供电旁路的各种要求。

AAT4614添加了一个反向电流阻断功能，在停用时保护器件，防止反向电流电位。此外，该器件还带有一个开漏故障指示，用以显示过电流或超温的状态，4ms的消隐时间防止了在一个电容性负载充电时的误报。

AAT4614有效导通电阻典型值为130 mΩ。

为了节省功耗，AAT4614的静态电流仅为10 µA。在关断模式时，电源电流降到1 µA以下。该款新型开关同样具有过温保护电路，当片芯温度超过预先设定限制时，将自动关闭器件。

价格与供货

AAT4614额定工作温度范围是-40至+85℃，分别采用无铅的8管脚SC70JW、6管脚SOT23 和 5管脚 SOT23封装。订货量为1000片时每片单价为0.49美元。

关于研诺

Advanced Analogic Technologies Incorporated (AnalogicTech)是移动消费电子产品全面电源管理(Total Power Managementä)半导体解决方案提供商，产品应用于诸如各种无线电话、笔记本电脑和平板电脑、智能电话、数码相机、无线局域网(WLAN)和个人媒体播放器等等产品中。公司面向消费、通信和计算应用等领域内快速发展的各种设备，专注于开发和销售满足不同应用需求的电源管理方案。AnalogicTech还开发和授权各种器件、工艺、封装和应用相关技术。AnalogicTech总部位于美国加州圣克拉拉和澳门特别行政区，并在中国（北京、上海和深圳）、香港、日本、韩国、瑞典、法国和英国等国家和地区设立了办事处，同时还拥有遍及全球的销售代理和分销商网络。公司在纳斯达克上市，股票代码是AATI。如欲知更多信息，请浏览AnalogicTech公司网站：www.analogictech.com
