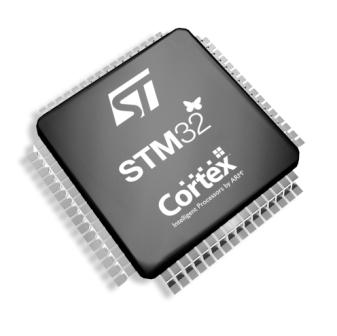

STM32互连型系列微控制器进攻网络、实时和音频新市场

2009年03月19日09:11:51 本网站我要评论(2)字号：T | T | T

微控制器IC全球领先供应商意法半导体（纽约证券交易所代码：STM）推出一全新系列的STM32微控制器，新产品以片上集成各种高性能工业标准接口为主打特色，且STM32不同型号产品在引脚和软件上具有完美的兼容性，这将让更多的应用从中受益。

全新STM32互连型（Connectivity）系列微控制器增加一个全速USB（OTG）接口，使终端产品在连接另一个USB设备时既可以充当USB主机又可充当USB从机；还增加一个硬件支持IEEE1588精确时间协议(PTP)的以太网接口，用硬件实现这个协议可降低CPU开销，提高实时应用和联网设备同步通信的响应速度。

全新互连型系列还是STM32家族中首款集成两个CAN2.0B控制器的产品，让开发人员能够研制可连接两条工业标准CAN（控制器区域网）总线的网关设备。此外，新系列微控制器还支持以太网、USB OTG和CAN2.0B外设接口同时工作，因此，开发人员只需一颗芯片就能设计整合所有这些外设接口的网关设备。

“在工业、医疗、楼宇自动化、家庭音响和家电市场上，新系列微控制器产品将让更多的应用受益于STM32架构的优点，”意法半导体微控制器产品总经理Jim Nicholas表示，“目前STM32产品家族共有75款产品，这些产品全部基于32位ARM Cortex-M3处理器，产品之间引脚对引脚兼容，软件相互兼容，客户可以在一个微控制器平台上设计全系列产品。”

STM32互连型系列产品强化了音频性能，采用一个先进的锁相环机制，实现音频级别的I2S通信。结合USB主机或从机功能，STM32可以从外部存储器（U盘或MP3播放器）读取、解码和输出音频信号。设计人员还可以在新系列微控制器上开发人机界面（HMI）功能，如播放和停止按键，以及显示器界面。这个功能使其可用于各种家庭音响设备，如音响底座系统、闹钟/音乐播放器和家庭影院。

新系列产品整合先进的面向连接的外设，标准的STM32外设（包括一个PWM定时器），高性能的32位ARM Cortex-M3™ CPU，这些特性使开发人员可以在设备上（如家电、楼宇或工业自动化）整合多种功能，如马达控制、用户界面控制和设备互连功能。其它目标应用包括需要联网、数据记录或USB外设扩展功能的系统，如病患监视、销售终端机、自动售货机和保安系统。

包括新的互连型系列在内的STM32系列微控制器具有多种配套软件和开发工具，其中包括意法半导体免费提供的软件库以及第三方工具厂商的广泛支持。意法半导体还将推出一个新的评估板，目前正在向大客户提供STM32F105和STM32F107互连型系列的样片。

技术说明

STM32新系列产品的功能

STM32互连型系列产品分为两个型号： STM32F105和{0>The STM32F107 group adds the Ethernet 10/100 MAC alongside the USB OTG and CAN2.0B peripherals.<}0{>STM32F107。STM32F105具有USB OTG 和CAN2.0B接口。<0}

STM32F107在USB OTG 和CAN2.0B接口基础上增加了以太网10/100 MAC模块。片上集成的以太网MAC支持MII和RMII，因此，实现一个完整的以太网收发器只需一个外部PHY芯片。只使用一个25MHz晶振即可给整个微控制器提供时钟频率，包括以太网和USB OTG外设接口。微控制器还能产生一个25MHz或50MHz的时钟输出，驱动外部以太网PHY层芯片，从而为客户节省了一个附加晶振。

音频功能方面，新系列微控制器提供两个I2S音频接口，支持主机和从机两种模式，既用作输入又可用作输出，分辨率为16位或32位。音频采样频率从8kHz到96kHz。利用新系列微控制器强大的处理性能，开发人员可以用软件实现音频编解码器，从而消除了对外部组件的需求。

把U盘插入微控制器的USB OTG接口，可以现场升级软件；也可以通过以太网下载代码进行软件升级。这个功能可简化大型系统网络（如远程控制器或销售终端设备）的管理和维护工作。

充分发挥 STM32架构的优势

除新增的功能强化型外设接口外，STM32互连系列还提供与其它STM32微控制器相同的标准接口，这种外设共用性提升了整个产品家族的应用灵活性，使开发人员可以在多个设计中重复使用同一个软件。新STM32的标准外设包括10个定时器、两个12位1-Msample/s 模数转换器 (交错模式下2-Msample/s)、两个12位数模转换器、两个I2C接口、五个USART接口和三个SPI端口。新产品外设共有12条DMA通道，还有一个CRC计算单元，像其它STM32微控制器一样，支持96位唯一标识码。

新系列微控制器还沿续了STM32产品家族的低电压和节能两大优点。2.0V到3.6V的工作电压范围兼容主流的电池技术，如锂电池和镍氢电池，封装还设有一个电池工作模式专用引脚Vbat。以72MHz频率从闪存执行代码，仅消耗 27mA电流。低功耗模式共有四种，可将电流消耗降至两微安。从低功耗模式快速启动也同样节省电能；启动电路使用STM32内部生成的8MHz信号，将微控制器从停止模式唤醒用时小于6微秒。

存储器和封装选项

在STM32F105和STM32F107互连型系列微控制器之前，意法半导体已经推出STM32基本型系列、增强型系列、USB基本型系列和增强型系列；新系列产品沿用增强型系列的72MHz处理频率。内存包括64KB到256KB闪存和 20KB到64KB嵌入式SRAM。新系列采用LQFP64、LQFP100和LFBGA100三种封装，不同的封装保持引脚排列一致性，结合STM32平台的设计理念，开发人员通过选择产品可重新优化功能、存储器、性能和引脚数量，以较小的硬件变化来满足个性化的应用需求。
