凌力尔特公司推出 4GHz FET 输入运算放大器 LTC6268-10 (单路) 和LTC6269-10 (双路)

关键字：航天 应用 汽车 通信 电源 数字 医疗 凌力尔特 计算机 传感器

凌力尔特公司 (Linear Technology Corporation) 推出 4GHz FET 输入运算放大器 LTC6268-10 (单路) 和LTC6269-10 (双路)，这两款器件面向大动态范围和高速跨阻放大器 (TIA) 应用。这些较新的去补偿型放大器增强了这一超低偏置电流运放系列的速度和动态范围能力，该系列面向增益为 10 或更高的应用。在 –40°C 至 85°C 温度范围内，输入偏置电流较大值为 0.9pA，而在 –40°C 至 125°C 温度范围内，输入偏置电流较大值仅为 4pA。宽带电压和电流噪声分别为 4nA/√Hz  和 7fA/√Hz。凭借 0.45pF 输入电容和 1000V/μs 摆率，LTC6268-10 和 LTC6269-10 非常适合光电二极管和光电倍增管 (PMT) 电路、高阻抗传感器应用以及驱动模数转换器 (ADC)。

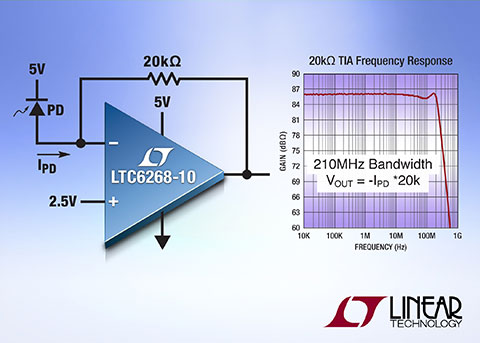

LTC6268-10 的数据表提供了电路和布局方法，以较大限度提高 TIA 性能，所列举的电路范围包括在 210MHz 带宽 20kΩ 跨阻抗增益到 34MHz 带宽 402kΩ 跨阻抗增益。LTC6268-10 采用 6 引线 SOT-23 封装、以及具有保护引脚的 8 引线 SOIC 封装以针对电路板泄漏电流提供保护。LTC6269-10 采用带有裸露焊盘的 MSOP-8 封装、以及 3mm x 3mm DFN-10 封装。LTC6268-10 和 LTC6269-10 全面规定在 –40°C 至 85°C 和 –40°C 至 125°C 工业温度范围。LTC6268-10 的千片批购价为每片 2.90 美元，而 LTC6269-10 的千片批购价为每片 4.90 美元。如需了解更多信息，请登录 www.linear.com.cn/product/LTC6268-10 和 www.linear.com.cn/product/LTC6269-10。

性能概要：LTC6268-10 和 LTC6269-10

• 增益带宽积：4GHz

• 低输入偏置电流

o 室温时典型值为 ±3fA

o 125°C 时较大值为 4pA

• 电流噪声 (100kHz)：7fA/Hz

• 电压噪声 (1MHz)：4.0nV/Hz

• 极低 CIN：0.45pF

• 轨至轨输出

• AV ≥ 10

• 摆率：1500V/μs、 –1000V/μs

• 电源电压范围：3.1V 至 5.25V

• 静态电流：16.5mA

• 工作温度范围：–40°C 至 125°C

• 单路版本采用 8 引线 SO-8 和 6 引线 TSOT-23 封装

• 双路版本采用 8 引线 MS8 3mm x 3mm 和 10 引线 DFN-10 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
