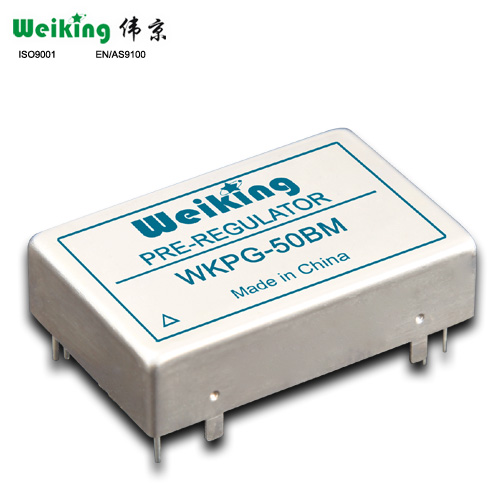

WKPG-50B 预稳压模块

主要特点：

产品满足GJB181(MIL-STD-704)相关要求

瞬态抑制80V/50ms

尖峰抑制600V/10μs

跌落输入8V/50ms

输入电压范围(10～80)VDC

输出功率： 50W

禁止功能

工作温度范围Tc :-55℃～+105℃（M）

可配合输入范围(18～36)VDC 模块使用

概述：

WKPG-50B 前端预稳压模块为DC-DC 变换器配套产品，使用时连接于DC-DC 变换器前端，用来处理系统输入的浪涌电压、尖峰电压及瞬态跌落，经预稳压处理后为DC-DC 变换器提供可靠的输入电压。模块内部采用表面贴装元件组装，并采用金属外壳灌封封装。广泛应用于航空、航天等军用领域和有高可靠性要求的工业领域。

WKPG-50B 前端预稳压模块的三种工作模式：

欠压工作模式：当母线电压跌至18V 以下时，稳压模块进入BOOST 工作模式，输出电压20V，当输入电压跌至8V 以下时，稳压模块关断所有操作。

正常工作模式：当母线电压在(18～36)VDC 时，稳压模块输出跟随输入变化并低于输入电压约0.6V。

浪涌、尖峰抑制模式：当母线电压高于36V 时，预稳压模块将输出电压嵌位在36VDC左右，并可以承受母线电压较大80V/50ms 浪涌和50 欧姆阻抗下600V/10us 尖峰。

产品的设计与制造符合SJ 20668-1998《微电路模块总规范》和Q/WK20132-2012《微电路模块WKPG-50、WKPG-50A、WKPG-50B 型预稳压模块详细规范》的要求。

极限参数：

输入电压（连续输入）：36VDC

焊接温度(焊接时间 10s)： +300℃

输出功率： 50W 存储温度范围: -55℃～+125℃

工作温度(壳温): -55℃～+105℃
