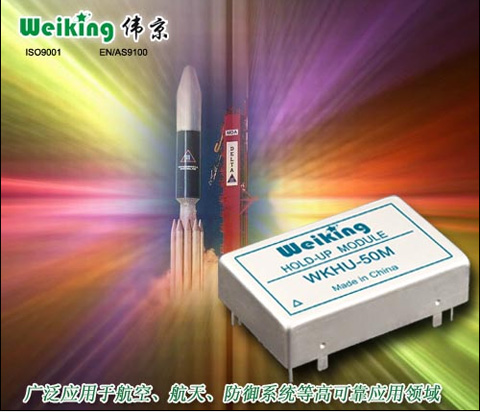

保持模块WKHU-50

西安伟京电子制造有限公司致力于电源模块和厚膜混合集成电路类产品研发、生产、销售和服务为一体的高新技术企业，其特推出保持模块WKHU-50，在使用时连接于DC-DC变换器前端。模块与保持电容一起在输入电源跌落或失效时为系统提供足够的保持时间。由于使用保持电容后，减小了所需外接保持电容的容值，从而较大限度地减小了输入启动时的浪涌电流。

模块内部采用高密度组装工艺方法并配合使用具有优异性能的导热胶灌封而成。主要应用于航空、航天等军用领域和有高可靠要求的工业领域。

工作状态描述(以WKHU-50为例)：

充电模式：输入电压(16～40)VDC，输入输出通过开关管导通并给负载供电，同时通过内部电路为外接保持电容充电，充电电压约38V达到稳定后，输出电压低于输入电压约0.3V。

电源失效模式：当输入电压跌至模块设定失效电压临界点时，保持模块断开输入与输出之间的连接，通过外接保持电容给DC-DC变换器供电。

产品的设计与制造符合SJ 20668-1998《微电路模块总规范》和Q/WK20131-2012《微电路模块WKHU-50/50B型保持模块详细规范》的要求。

极限参数：

较大输入电压: 50V/100ms  （ WKHU-50 ）         焊接温度(焊接时间 10S): +300℃

输出功率: 50W                                   存储温度范围: -55℃～+125℃

工作温度(壳温): -55℃～+105℃

主要特点：

保持产品的优选方案

效率高达98%

输出功率(4W～50W)/50W

保持时间(10μs/μF)/(7.5μs/μF)（输出功率50W）

可配合输入范围(16～40/18～36)VDC模块使用

伟京电子简介

西安伟京电子制造有限公司于2004年成立，现坐落于西安高新开发区，员工近二百名，是一家集电源模块和厚膜混合集成电路类产品研发、生产、销售和服务为一体的高新技术企业。

公司以“预研技术领先，产品技术成熟，应用技术多样”为技术方针，拥有来自电源变换和厚膜混合集成电路行业的专家带领的研发团队，专注于功率电子产品的设计和生产，现已形成了通用DC-DC电源模块、高电压输出DC-DC电源模块、低纹波输出DC-DC电源模块、线性稳压器、开关稳压器、电源滤波器、预稳压模块、保持模块、线性放大器、开关放大器及无刷马达驱动器等产品系列，能够为客户提供小功率军用直流变换的全套解决方案和小功率直流无刷电机驱动解决方案。

伟京电子先后通过了ISO9001/AS9100认证，公司以市场为导向，不断创新，完善产品，以满足客户的切实需求。应用范围包括航空、航天、防御系统、船舶、铁路、通信、工业、汽车、计算机、医疗等领域。如需更多信息请登录，http://www.weiking.com，联系电话：029-65660060，或者联系伟京电子代理商伟健电子公司当地办事处查询详http://www.wellking.com，西安总部电话：029-85269988
