带有LIN自动寻址的RGB氛围灯解决方案-E521.31

2015年07月07日18:27:55 本网站 我要评论(2)字号:T | T | T



         德国elmos公司日前宣布推出一款高度集成的单芯片方案E521.31,该芯片主要应用于汽车RGB氛围灯。E521.31芯片带有LIN总线自动寻址功能,专门为车内RGBLED氛围灯量身打造,外部电路设计灵活并且极为精简。

    该芯片在多路复用模式下可驱动多达6路甚至更多路RGBLED,实现了单一芯片对整体进行动态调光,同时产品的性价比又做到较佳。除了用在RGB氛围灯应用领域,这个方案还可用于汽车内饰及其外饰的信息娱乐应用中。如,仪表盘指示,电池状态信息以及车载电子信息显示等应用。值得注意的是,该芯片除了应用于RGB以外,还可以用在汽车后视镜调节、座椅加热等领域。

芯片的内部的功能模块可以分为两大块,数字部分和模拟部分。 数字部分主要是指16位的单片机及外设和采用总线电流取样技术(Bus-Shunt-Method)的LIN自动寻址总线收发器,而模拟部分是内部电源及RGBLED驱动模块。单片机具备32kB52KBflash, 1kBRAM,除此之外,芯片也设计有多路ADC,可以用来检测RGB的电流、电压以及温度传感器上的信息等。在flash模式下,能够通过LIN总线对芯片进行快速烧写(115kBd)。在模拟部分,E521.31内部集成了LDO,可输出5V/100mA的电源。在开关模式下,每一路RGB输出可驱动高达50mALED负载。

该芯片采用了BSMBus-Shunt-Method)技术可以对LIN总线上的多个节点进行自动寻址,elmos把这一技术集成到其他产品中,已经在众多整车厂的多个平台上大批量地使用。如,汽车空调系统风门控制,倒车雷达等。在过去10多年的时间里,采用该技术的产品取得了卓越的性能,已经证明是一种稳定而且非常可靠的技术。同时,elmos准备了开发和诊断工具,使得用户的研发过程非常容易。这个技术也展现了非常好的容错机制,如“地线脱落”。在节点连接方面,自动寻址的LIN节点可以和标准的LIN节点进行混合连接,这就使得那些不支持BSM自动寻址的节点也可以整合到系统中。于是,可以在任何时刻,甚至是在寻址期间对总线上的各个设备进行访问和通讯,从而总线上的信息可以发送给每一个节点设备。基于BSM技术的系统中,从节点的软件设计非常简洁,主节点可以在任何时刻判别寻址的合理性。值得一提的是,它的特别之处还在于对地址分配的进行故障诊断。

芯片采用QFN32L5封装,E521.31LIN收发器符合LIN2.1标准,满足汽车电子严酷的使用环境。

主要特点:

Ø  内置16位单片机

Ø  32kB flash, 1kB RAM

Ø  28kBflash模拟EEPROMbootlock

Ø  416PWM发送器:16位分辨率,FPWM,cycle 可达500Hz

Ø  2路定时器+216位捕捉比较定时器

Ø  12ADC分辨率/fs=1MHz

Ø  2线制JTAG调试接口

Ø  LIN总线收发器,符合V2.1规范,包括可选的节点位置检测功能(SNPD

Ø  LDO输出5.0V/100mA

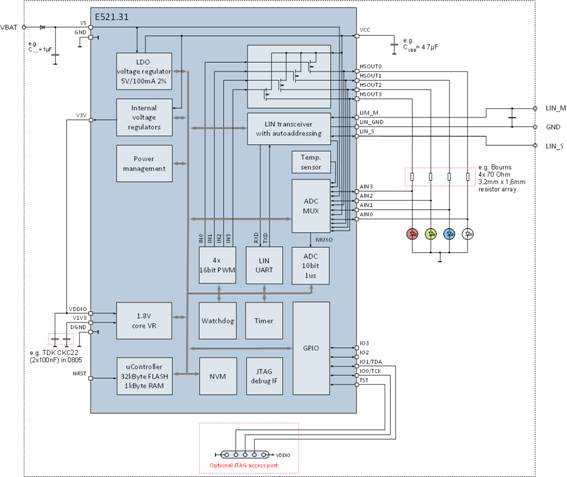

典型应用电路









关于艾尔默斯半导体

艾尔默斯半导体公司(elmos)成立于1984年,长期致力于研发、生产基于半导体技术的系统解决方案,拥有丰厚的技术资源与设计经验。技术领域涉及混合信号技术、电机控制技术、传感、光电技术领域,可为用户提供量身定制的产品设计服务。产品主要应用于汽车、工业控制、医疗设备、安防系统等领域。
