TI 32位ADC实现同类产品中较佳性能和特性并具备两者兼具的设计

2015年07月30日08:52:03 本网站我要评论(2)字号：T | T | T

目前，德州仪器 (TI) 推出一对32位增量-累加模数转换器 (ADC)，这两款器件将高分辨率、低噪声和集成故障检测组合在一起，这成功解决了过去在器件评估和选型时，所需的性能和特性无法兼得的问题。此外，ADS1262和ADS1263具备高集成度且传感器即时可用，还免除了那些会增加系统成本、降低噪声和漂移性能的外部组件。

满足应用更高要求

在TI发布较新32位模数转换器媒体说明会上，德州仪器 (TI) 半导体事业部中国区模拟业务拓展经理朱文斌表示，系统设计人员用到高分辨率ADC时，必须在其它的技术规格，例如噪声和漂移方面做出让步。工业用电子产品的需求包括24 位ADC饱和点，测试和测量等高端应用需要 24 位以上的有效位(ENOB)；更大的系统可靠性，系统复杂度越来越高，亟需额外的诊断信息；低偏移漂移，工业自动化设备通常在整个温度范围内额定运行。要满足这些需求，可以使用德州仪器新推出的ADS1262 和ADS1263 ADC。

朱文斌解释说，ADS1262和ADS1263通过提供32位分辨率，连同集成、故障检测特性，以及快速数据速率和宽温度范围，较终解决了这些问题，从而帮助设计人员可以较大限度地提升可编程逻辑控制器 (PLC)、工业自动化设备以及传感器测量应用的性能。

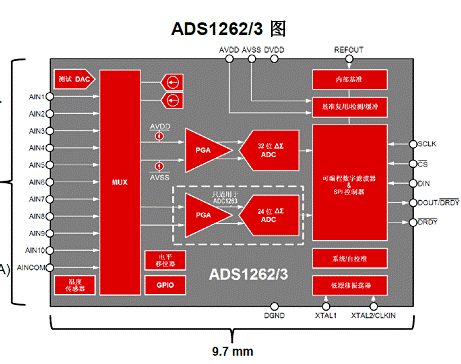

谈到ADS1262和ADS1263的主要特点和优势，他介绍说，两款器件具有以下几大亮点：一是准确测量小信号：32位的高分辨率和2.5 SPS数据速率下的7nVRMS可测量小信号，这一点对于典型满量程信号为10mV或者更小的电桥应用是必不可少的。偏移误差漂移也比同类解决方案低80%，从而确保了整个温度范围内的测量稳定性。二是降低组件数量来减少系统成本、电路板面积和设计时间：ADS1262集成了一个可编程增益放大器 (PGA)、2.5V基准、振荡器、电平移位器、温度传感器、双激励电流源 (IDAC) 以及8个通用输入/输出 (GPIO) 引脚。ADS1263在需要并行主通道转换、传感器温度补偿或传感器诊断的系统中增加了一个辅助24位增量-累加ADC。三是集成监视和诊断：所集成的内部信号链监视、数据误差检测、传感器过载检测等特性以及一个测试数模转换器 (DAC)，可为高可靠性系统提供必须的故障检测和诊断。阅读TI全新的白皮书，了解如何使用ADS1262和ADS1263的集成诊断功能来帮助提高系统可靠性。四是快速数据速率：38 kSPS的较大输出数据速率使得ADC可被用在高数据吞吐量工业应用中。五是可在恶劣工业环境中使用：-40°C至+125°C的工作温度范围比竞争产品的温度范围要高20°C。

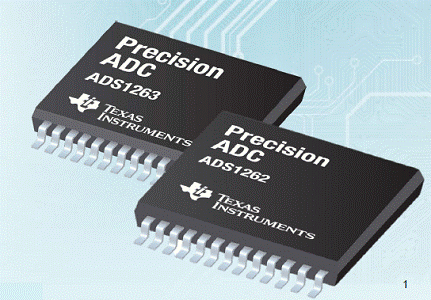

据介绍，日前开始供货的ADS1262及ADS1263均采用9.7mm x 6.4mm薄型小外形尺寸封装 (TSSOP)。

帮助设计人员解决设计难题

为了方便设计，加快产品上市时间，TI提供针对ADS1262和ADS1263的一系列支持工具，其中包括一个针对采用交流电桥励磁的高分辨率、低漂移、精密称重天平的TI Designs参考设计。

ADS1262和ADS1263为系统设计人员提供完整的支持套件，其中包括采样数据、一个输入/输出缓冲器信息规范 (IBIS) 模型、一个在器件配置方面提供辅助的Excel计算器工具，以及性能开发套件 (PDK)。ADS1262EVM-PDK和ADS1263EVM-PDK在TI商店和授权分销商处有售。

加入德州仪器在线支持社区，寻找解决方案，获得帮助，并与同行工程师和TI专家分享知识和解决难题。用ADS1262和ADS1263等数据转换器开展设计工作的工程师们还可以访问TI的全新数据转换器学习中心，根据不同的主题找到指导性的设计资源，诸如增量-累加ADC基础知识、ADC噪声分析和过滤，以及驱动ADC。

TI还为设计人员提供了ADS1262和ADS1263的数据表、介绍PGA输入范围要求的博客文章、如何借助集成诊断来提升系统可靠性的白皮书、了解一下增量-累加调制器的基础知识的博客文章，以及按照不同主题进行分类的指导性设计资源。
