具 6 位 VID、±1% VOUT 准确度和 ±2.5% 相位电流匹配的 多相 DC/DC 控制器适用于大电流 FPGA、ASIC 和处理器

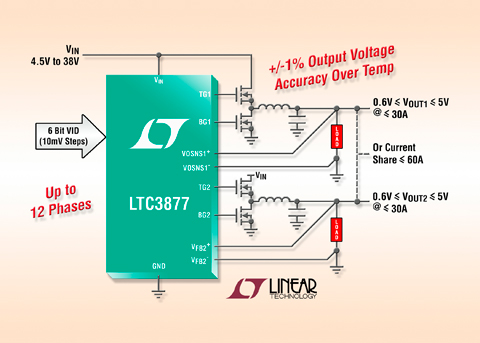

凌力尔特公司 (Linear Technology Corporation) 推出双输出多相同步降压型 DC/DC 控制器 LTC3877，该器件具 6 位电压识别 (VID) 控制，可实现 10mV 输出电压步进分辨率，当为具严格输入电压要求的 FPGA 和 ASIC 供电时，这种特性是必要的。LTC3877 在 4.5V 至 38V 输入电压范围内工作，使用 VID 时，产生 0.6V 至 1.23V 固定输出电压，不使用 VID 时，则产生高达 5V。可并联多达 12 相和采取异相的时钟以较大限度降低滤波。当输出并联时，LTC3877 相位之间保持优于 ±2.5% 的电流失配，从而使该器件理想地满足高达 300A 的非常大电流之要求。应用包括大电流配电、冗余 (n+1) 电源、工业系统和处理器电源。

在 –40°C 至 125°C 温度范围内，LTC3877 保持 ±1% 的输出电压准确度 (包括内部电阻分压器和远端差分检测放大器误差)。两个内置差分放大器针对两路输出实现远端输出电压检测。该器件的较短接通时间为 40ns，因此在高工作频率时可实现高的降压比。LTC3877 的可选固定工作频率范围为 250kHz 至 1MHz，或者该器件还可同步至一个外部时钟。强大的 1.1Ω 内置全 N 沟道栅极驱动器较大限度地降低了 MOSFET 开关损耗。

LTC3877 以真正电流模式控制方式运作，并可凭借其新颖的检测方案使用非常低 (低至 0.3mΩ) 的 DC 电阻 (DCR) 功率电感器，这能提高电流检测信号的信噪比。这种检测方法显著降地低了通常与低 DCR 电阻应用有关的开关抖动，其可调的电流限制可针对非常低的 10mV 至 30mV 检测电压进行配置，以较大限度地降低功耗。DCR 温度补偿可在很宽的温度范围内保持恒定电流限制门限。其他特点包括可调软启动或跟踪、折返电流限制、短路软恢复、输出过压保护以及两个电源良好输出电压信号。

LTC3877 采用 44 引线 7mm x 7mm QFN 封装。千片批购价为每片 3.94 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC3877。

性能概要：LTC3877

·6 位并联 VID 输入提供 10mV 输出电压分辨率和在整个温度范围内提供 ±1% 的准确度

·两路输出并联时，电流失配在 ±2.5% 以内

·两个高速差分远端 VOUT 检测放大器

·宽 VIN 范围：4.5V 至 38V

·VOUT 范围：0.6V 至 1.23V，有 VID 控制

·VOUT 范围：0.6V 至 5V，无 VID 控制

·多达 12 相工作

·250kHz 至 1MHz 可选固定工作频率

·40ns 较短接通时间

·mΩ 以下的 DCR 检测可低至 0.3mΩ

·新颖的 DCR 检测电流模式控制方式可实现非常低的抖动

·10mV 至 150mV 可调电流检测门限

·温度补偿

·输出电压跟踪或可编程软启动

·过压保护和短路软恢复

·两个电源良好输出信号

·7mm x 7mm QFN-44 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
