高压升压和负输出充电泵可提供低噪声双输出 并具后置稳压 ±50mA LDO

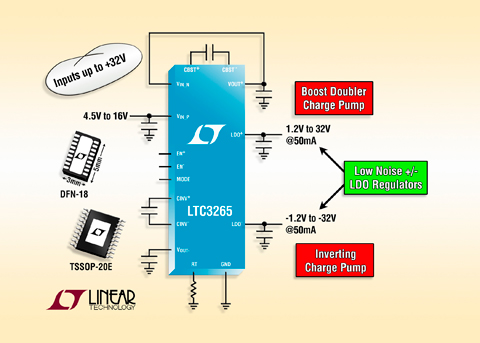

凌力尔特公司 (Linear Technology Corporation) 推出高压、高集成度、低噪声双输出电源 LTC3265，该器件采用单个正输入电源 (VIN_P)，以及无需任何电感器就可产生高达 ±2 • VIN_P 的低噪声双极电源轨。LTC3265 包括一个升压倍增充电泵、一个负输出充电泵和两个低压差 (LDO) 稳压器。升压充电泵具有一个 4.5V 至 16V 的宽输入范围，可从其输出 VOUT+ 给正 LDO 后稳压器供电。负输出充电泵甚至具备更宽的输入范围 (4.5V 至 32V)，该输入可以连至升压型输入或输出。负 LDO 后置稳压器用负输出充电泵的输出 VOUT- 供电。LTC3265 非常适合各种需要用高压输入提供低噪声双极电源的应用，例如工业 / 仪表低噪声偏置发生器、便携式医疗设备和汽车信息娱乐系统。

正和负 LDO 稳压器可以提供高达 50mA 的输出电流，每个具 100μVRMS 输出噪声，其输出电压可利用外部电阻分压器在 ±1.2V 至 ±32V 范围内独立调节，以产生对称或非对称的输出电源轨。LTC3265 的内部充电泵可以低静态电流突发模式 (Burst Mode®) 工作以实现较高效率，或以恒定频率模式工作以实现较低噪声。以突发模式工作时，LTC3265 在无负载且两个 LDO 稳压器均接通时仅吸取 135μA 静态电流。在恒定频率模式时，该器件以固定 500kHz 工作，或者可采用外部电阻器设定工作频率在 50kHz 至 500kHz。该 IC 的其他特点包括很少的外部组件、采用陶瓷电容器可稳定、软启动电路以防止在启动时电流过大、以及短路和过热保护。

LTC3265 采用扁平 (0.75mm) 3mm x 5mm 18 引线 DFN 封装和 20 引线 TSSOP 封装，两种都有背部衬垫。无论哪种封装，E 级和 I 级版本的工作结温范围均为 –40°C 至 125°C。H 级版本在 –40°C 至 150°C 温度范围内工作，而 MP 级版本则在 –55°C 至 150°C 温度范围内工作。所有器件都有现货供应，每种封装 E 级版本的千片批购价均为每片 3.80 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC3265。

性能概要：LTC3265

·升压充电泵产生 2 • VIN_P (VIN_P  范围：4.5V 至 16V)

·负输出充电泵产生 –VIN_N (VIN_N  范围：4.5V 至 32V)

·高达 50mA 的低噪声负 LDO 后置稳压器

·两个 LDO 稳压器均接通并以突发模式工作时的静态电流为 135μA

·50kHz 至 500kHz 可编程振荡器频率

·采用陶瓷电容器时可保持稳定

·短路 / 过热保护

·扁平 3mm x 5mm 18 引线 DFN 和耐热性能增强型 20 引线 TSSOP 封装

本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
