elmos推出灵活配置的智能家居KNX/ EIB收发器系列

2015年10月27日14:37:05 本网站 我要评论(2)字号:T | T | T



德国elmos公司日前宣布扩大其KNX/ EIB收发器系列产品,该系列产品功能简单可灵活配置,专门应用于智能家居的KNX系统。根据实际的产品需求,在模拟工作模式下,该系列的所有器件都可以用作KNX总线的位收发器。E981.03E981.23这两个系列,具有高达115k的波特率,兼容TP-UART兼容协议。E981.33仅作为位收发器。对于E981.03,还具有SPI的配置和诊断功能。所有系列产品都集成有DC/DC开关电源功能,能够对外提供53.3V的电压。除此之外,该系列产品还带有20V/25mA的线性稳压器。

作为主控制器接口的E981.03 KNX/ EIB收发器,配有TP-UART兼容接口和SPI兼容接口。DC/DC控制器可提供高至70mA的电流,这使得该产品也可以用在复杂的KNX智能家居领域中。

不同于E981.03,E981.23芯片不提供SPI接口。但是,重要的参数可以通过其他引脚配置。例如,总线上输出的较大电流及其较大上升率可通过管脚进行配置。基准时钟频率也可改变为8MHz或7.3728MHz。芯片自带的DC/DC开关电源可提供高达至100mA的电流。

E981.33是开发的一款经济有效的版本。此位收发器可以在模拟模式中使用。否则,它具有与E981.23相同的配置选项。DC/DC控制器可输出高至100mA的电流。

所有该系列的产品具有内置的温度传感器和过温保护功能。工作温度为-25°C至+85°C。整个器件系列提供QFN32L7封装。

主要特点:

Ø  通过KNX®TP1-256应用的认证

Ø  自主MAC和个体物理地址

Ø  KNX协议处理功能

Ø  包含总线供电应用的电源,具有可选的总线限流模式

Ø  20V线性稳压电源提供高达20mA的电流

Ø  自带3.3V/5VDC/DC开关电源

Ø  支持9.6 K,19.2 K,115.2ķ的波特率

Ø  9位模式,轻松实现数据流解析

Ø  可选的CRC(工作于19.2k和115.2 k波特率



典型应用:

Ø  传感器,执行器,路由器,网关,总线供电或外部电源供电

Ø  安全应用

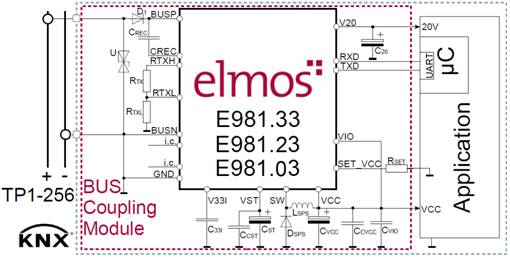

典型应用图:

elmos KNX 收发器应用框图



关于艾尔默斯半导体

艾尔默斯半导体公司(elmos)成立于1984年,长期致力于研发、生产基于半导体技术的系统解决方案,拥有丰厚的技术资源与设计经验。技术领域涉及混合信号技术、电机控制技术、传感、光电技术领域,可为用户提供量身定制的产品设计服务。产品主要应用于汽车、工业控制、医疗设备、安防系统等领域。
