大联大诠鼎集团力推TOSHIBA相关于智能手机应用的完整解决方案

2015年11月11日11:43:22 本网站我要评论(2)字号：T | T | T

2015年11月10日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下诠鼎推出Toshiba相关于智能手机应用的完整解决方案，其中包括Toshiba更高性能的CMOS图像传感器、数码相机模块、FRC Plus 图像处理技术、近距离无线传输技术TransferJet^TM、符合高效率快速的无线充电解决方案、近场通讯（NFC）芯片组、Bluetooth & Wi-Fi整合性单芯片、ApP-Lite^TM（精简版应用处理器）以及接口桥接芯片等等。

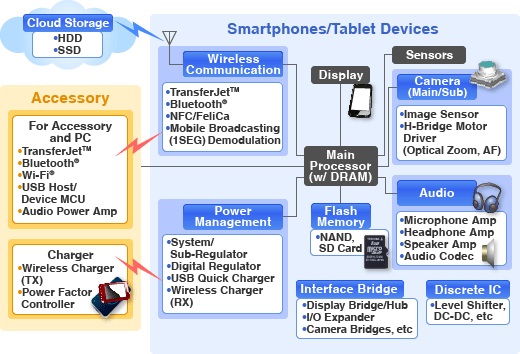

图示1-大联大诠鼎代理的Toshiba相关于智能手机应用的系统方框图

CMOS 图像传感器IC

CMOS面阵图像传感器是一种将光转换成电子信号的集成电路（IC）。此类传感器含有光电二极管数组，对于每个像素有多个CMOS晶体管组成。

为了满足市场小型化和更高性能的需求，东芝公司开发了CMOS面阵传感器，诸如微透镜和光电二极管的优化等。东芝CMOS面阵传感器拥有从VGA到超过1000万像素的多种分辨率，像素间距也从1.12μm到5.6μm，适用于智能手机、平板计算机、监控摄像机以及车载摄像头等。

应用

东芝公司可提供一系列广泛的CMOS面阵图像传感器，非常适用于平板计算机，手机和手持式产品等各种应用场合。

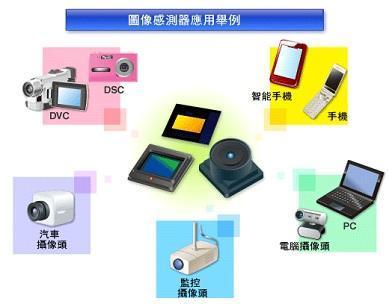

图示2-大联大诠鼎代理的Toshiba CMOS传感器应用案例

· 1.12 μm至5.6 μm的像素间距，VGA至超过1000万像素

· 高动态范围（HDR）和色彩降噪（CNR）

· 高灵敏度背面照射（BSI）图像传感器

· 可提供模块、封装和裸片。

产品阵容

Part Number	Type	Application scope	Optical size (inch)	Number of pixels	Pixel pitch (um)	SoC/CIS	FSI/BSI	Output pixels	I/F (serial)
T4KA7-121	Die	Mobile phones and smart phones	1/2.4	20M	1.12	CIS	BSI	5384(H)x3752(V)	CSI-2 4Lanes
T4KA7	Die	Mobile phones and smart phones	1/2.4	20M	1.12	CIS	BSI	5384(H)x3752(V)	CSI-2 4Lanes
T4K82	Die	Mobile phones and smart phones PCs & Tablet PCs	1/3.07	13M	1.12	CIS	BSI	4208(H)x3120(V)	CSI-2 4Lanes
T4KB3-121	Die	Mobile phones and smart phones PCs & Tablet PCs	1/3.07	13M	1.12	CIS	BSI	4208(H)x3120(V)	CSI-2 4Lanes
T4KB3	Die	Mobile phones and smart phones PCs & Tablet PCs	1/3.07	13M	1.12	CIS	BSI	4208(H)x3120(V)	CSI-2 4Lanes
T4KC3-121	Die	Mobile phones and smart phones PCs & Tablet PCs	1/2.7	16M	1.12	CIS	BSI	4624(H)x3472(V)	CSI-2 4Lanes
T4KC3	Die	Mobile phones and smart phones PCs & Tablet PCs	1/2.7	16M	1.12	CIS	BSI	4624(H)x3472(V)	CSI-2 4Lanes
T4KA3-121	Die	Mobile phones and smart phones PCs & Tablet PCs	1/4.0	8M	1.12	CIS	BSI	3280(H)x2464(V)	CSI-2 4Lanes
T4KA3	Die	Mobile phones and smart phones PCs & Tablet PCs	1/4.0	8M	1.12	CIS	BSI	3280(H)x2464(V)	CSI-2 4Lanes
T4K24	Die	Mobile phones and smart phones PCs & Tablet PCs	1/4.4	2.1M(1080P)	1.75	CIS	FSI	2016(H)x1176(V)	CSI-2 1Lanes
T4K71	Die	Mobile phones and smart phones PCs & Tablet PCs	1/7.3	2.1M(1080P)	1.12	CIS	BSI	1928(H)x1088(V)	CSI-2 2Lanes
TCM3232PBA	Package	Automotive cameras for sensing / Automotive viewing cameras	1/3.0	2.1M(1080P)	2.7	CIS	FSI	2008(H)x1168(V)	CSI-2 2Lanes Sub-LVDS 2Lanes
TCM3232PB	Package	Security and surveillance cameras	1/3.0	2.1M(1080P)	2.7	CIS	FSI	2008(H)x1168(V)	CSI-2 2Lanes Sub-LVDS 2Lanes
T4K28	Die	Mobile phones and smart phones	1/5.0	2M	1.75	SoC	FSI	1600(H)x1200(V)	CSI-2 1Lanes
TCM3221PBA	Package	Surround view / e-Mirror / Automotive cameras for sensing / Automotive viewing cameras	1/4.0	1.3M(Quad-VGA)	2.8	SoC	FSI	1376(H)x1048(V)	CSI-2 2Lanes
T4K08	Die	Mobile phones and smart phones PCs & Tablet PCs	1/7.0	0.9M(720P)	1.75	SoC	FSI	1280(H)x720(V)	CSI-2 1Lanes
TCM3211PB	Package	Security and surveillance cameras / Drive recorder cameras	1/4.0	0.3M(VGA)	5.6	SoC	FSI	YUV/RGB 640(H) x 480(V) NTSC/PAL 648(H) x 486(V)
TCM3212GBA	Package	Automotive cameras for parking assist / Automotive viewing cameras	1/4.0	0.3M(VGA)	5.6	SoC	FSI	YUV/RGB 640(H) x 480(V) NTSC 648(H) x 486(V)

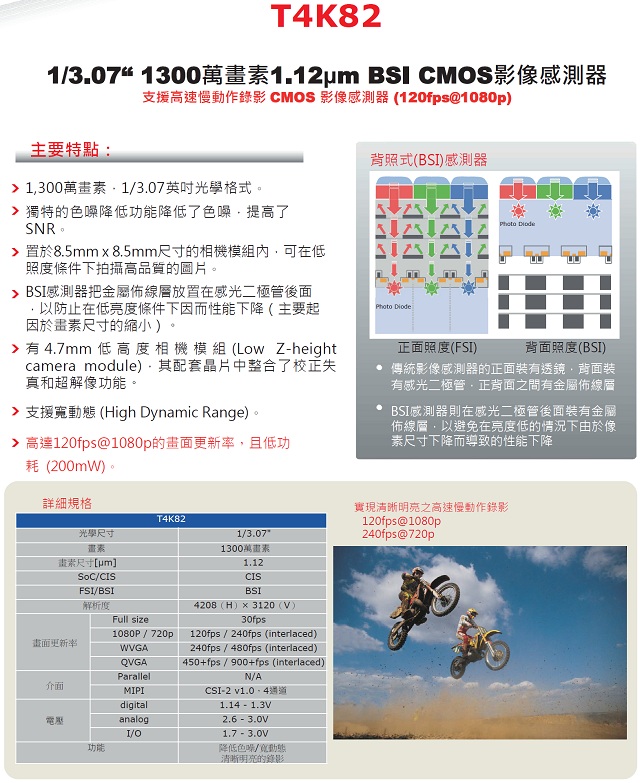

图示3-大联大诠鼎代理的Toshiba T4K82 1/3.07” 1300万像素1.12um BSI CMOS传感器

近距离无线传输技术TransferJet™ compliant IC

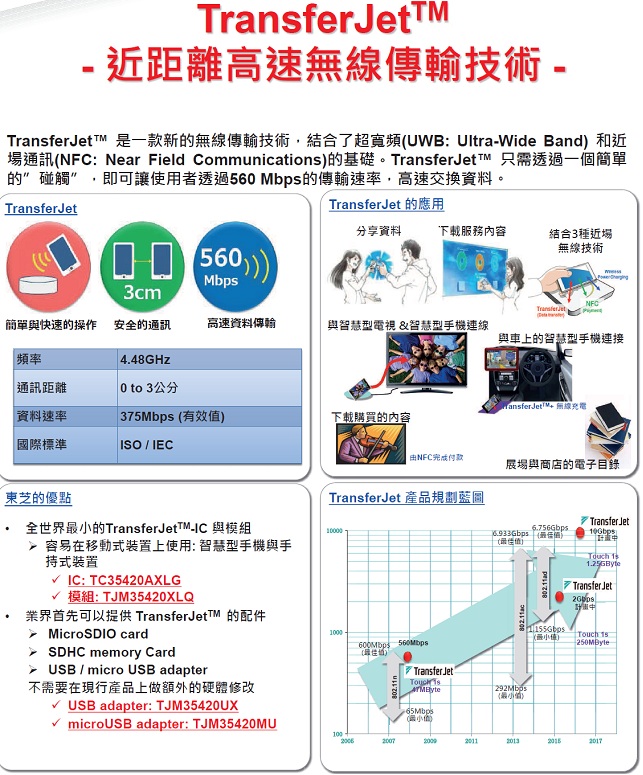

图示4-大联大诠鼎代理的Toshiba相关于智能手机应用的TransferJet™ IC 概况

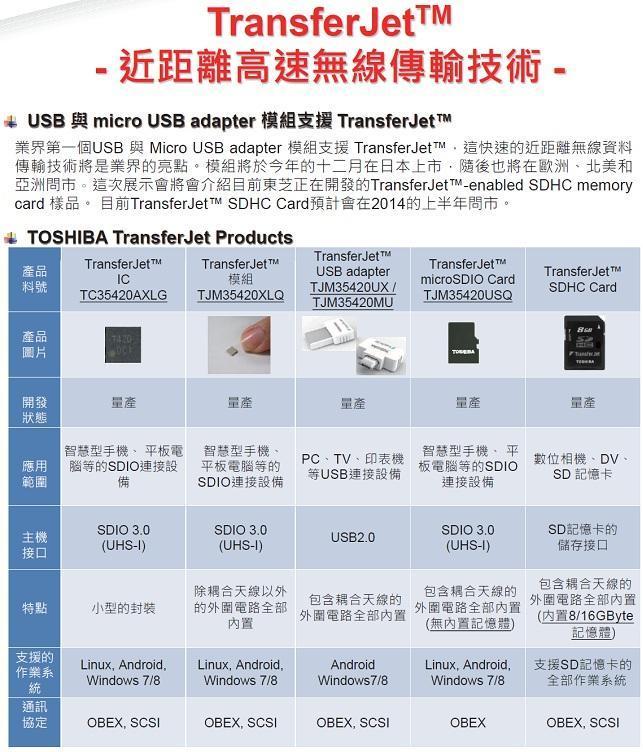

图示5-大联大诠鼎代理的Toshiba相关于智能手机应用的TransferJet™ IC 产品线

无线充电电源IC

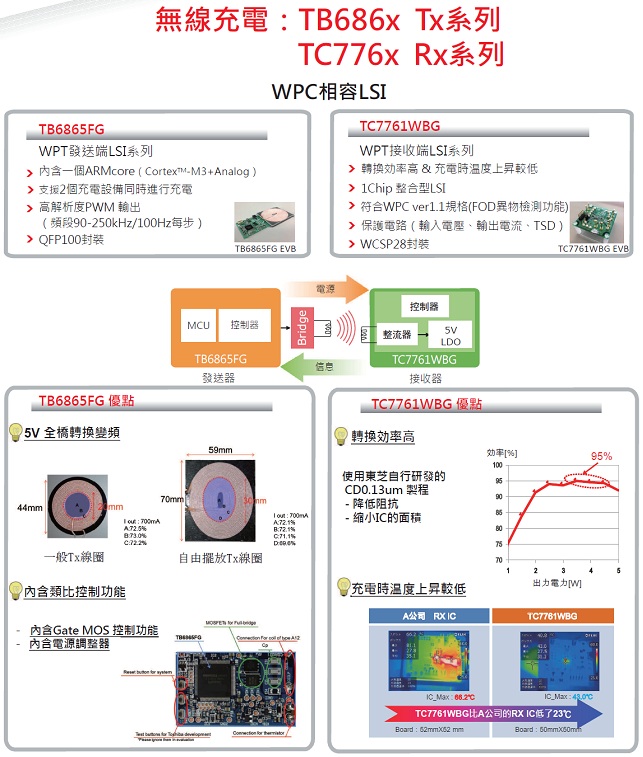

图示6-大联大诠鼎代理的Toshiba相关于智能手机应用的无线充电电源IC简介

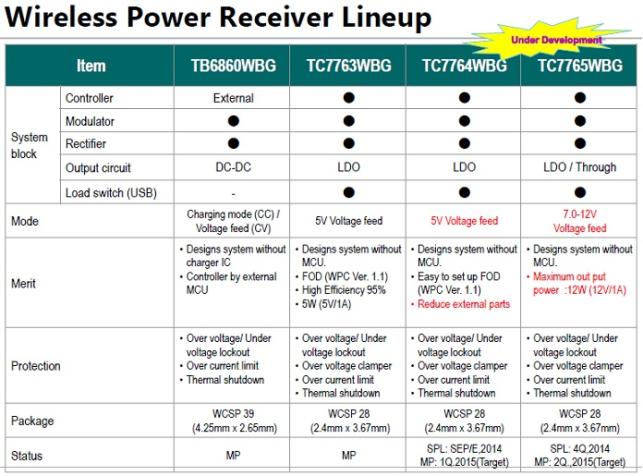

图示7-大联大诠鼎代理的Toshiba相关于智能手机应用的无线充电电源IC产品线

近场通讯（NFC）芯片组

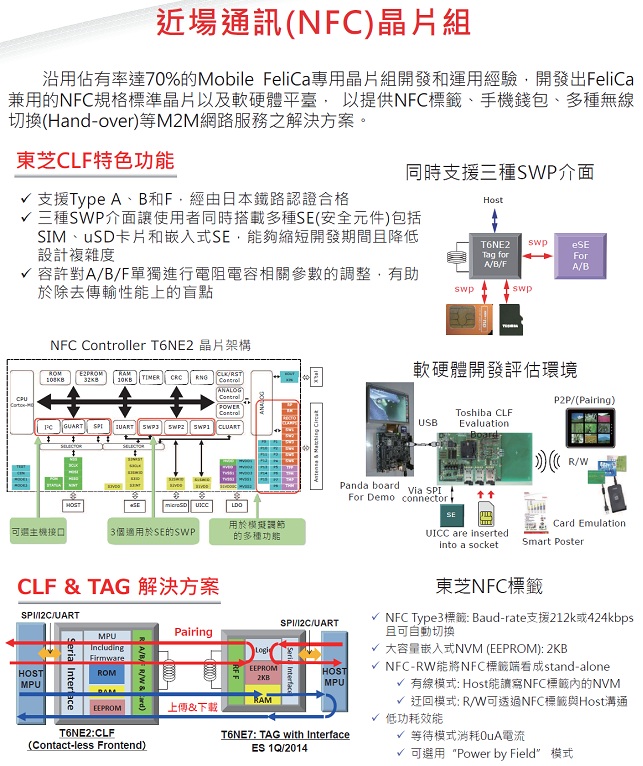

图示8-大联大诠鼎代理的Toshiba相关于智能手机应用的NFC模块简介

Bluetooth^TM系列整合型单芯片

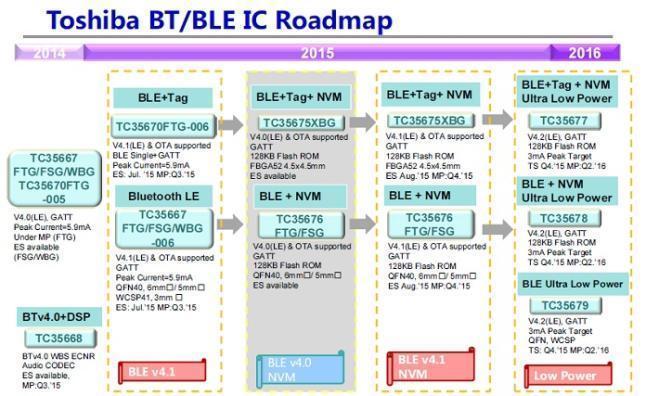

图示9-大联大诠鼎代理的Toshiba相关于智能手机应用的Bluetooth^TM系列整合型单芯片产品线

目前，东芝的蓝牙IC产品组合包括蓝牙芯片TC35661和低功耗蓝牙芯片TC35667和低功耗蓝牙兼具NFC功能芯片TC35670。

应用

· 音响设备

· 行动装置

· 穿戴式装置

· 健康照护装置

· 行动周边

· 远程遥控

主要规格

Bluetooth^® Product Lineup

	TC35661			TC35667	TC35670
	-007	-203	-501
Bluetooth version	v4.0	v3.0	v4.0	v4.0
Supply voltage	1.8 or 3.3V			1.8 to 3.6V
Current consumption in RX/TX Active mode (peak)	63 mA			5.9 mA（3.3 V、TX-4 dBm）
Current consumption in Deep Sleep mode	30 μA			0.1 μA
Transmit power	2 dBm			-20 to 0 dBm (in 4-dBm steps)
Receiver sensitivity	-90 dBm			-92 dBm
Operating temperature	-40 to 85℃
Packaging	BGA64 5 mm x 5 mm BGA64 7 mm x 7 mm			QFN40　6 mm x 6 mm
Interfacing	UART I²C、SPI I²S、PCM			UART I²C、SPI
Embedded protocols	- (HCI)	SPP	SPP, GATT	GATT
Functional blocks / functions	ARM^® core, RF analog circuitry, CVSD codec, PCM codec, host wake-up, Wi-Fi coexistence, Sleep mode, automotive grade			ARM^® core, RF analog circuitry, DC-DC converter, ADC, PWM, 32-KB user RAM, 4-level Sleep mode, automotive grade、NFC（TC35670）
Deliverables	Datasheet, command specification, application notes, programming guide, evaluation sample board, reference design (BOM, circuit drawings, layout, sample source code), wireless certified module (from partner companies)

接口桥接芯片

随着多媒体内容的分辨率和图像质量越来越高，在摄像机、液晶显示器等外围设备上高速接收或发送大量的资料变得在所难免，因为只有这样才能满足基带和应用处理器等主要处理器的工作需求。东芝推出了名为“移动外围器件（MPD）”的接口桥接芯片，可支持高速数据传输协议，比如 MIPI、LVDS、Display Port和HDMI。东芝的MPD不仅可以高速传输数据，也可以桥接主要的处理器和不同接口的外围设备。东芝也推出了广泛的外围设备产品组合，比如输入输出扩展器件和SC卡控制器等。

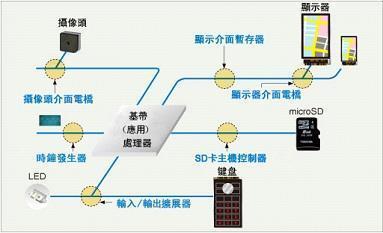

图示10-大联大诠鼎代理的Toshiba相关于智能手机应用的接口桥接芯片

东芝的网桥和缓存器IC支持各种串行数据传输协议，例如MIPI^®，MDDI，LVDS，Display Port和HDMI，便于设计手机。

输入/输出扩展器IC可轻松增强现有系统的输入/输出能力，包括GPIO、键盘、LED控制器和定时器。该扩展器的应用领域非常广泛，涉及手机、数码相机、打印机等。

另外，东芝还正在开发各种主处理器周边辅助产品，如可以向SD卡高速传输数据的SD卡主机控制器等。

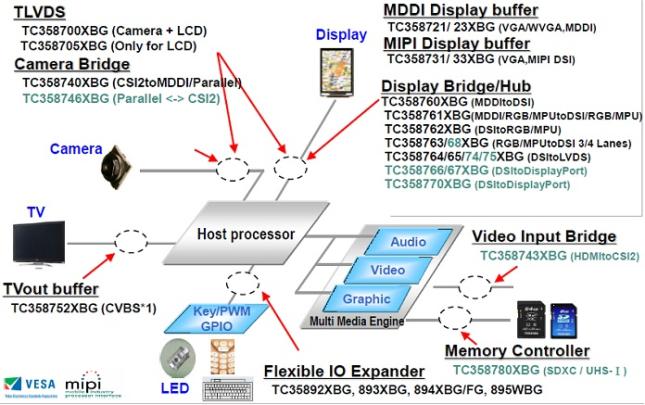

图示11-大联大诠鼎代理的Toshiba相关于智能手机应用的接口桥接芯片的输入/输出接口组合
