凌力尔特公司推出一款四输出多相同步降压型 DC/DC 控制器 LTC7851 / LTC7851-1

2016年02月19日11:52:18 本网站我要评论(2)字号：T | T | T

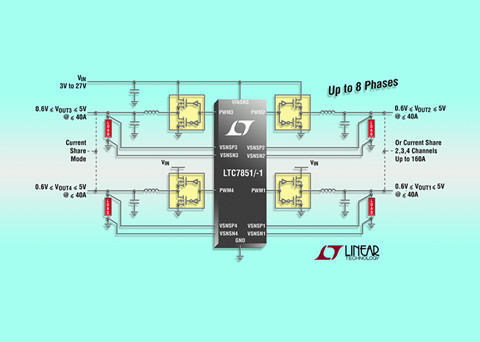

凌力尔特公司 (Linear Technology Corporation) 推出一款四输出多相同步降压型 DC/DC 控制器 LTC7851 / LTC7851-1，该器件具有在相位之间实现准确均流和差分输出电压检测功能。控制器可与 DrMOS 和电源模块 (power block) 等外部功率链路器件以及分立型 N 沟道 MOSFET 和相关的栅极驱动器一起工作，从而实现了灵活的设计配置。采用两个 IC 时，较多可把 8 相并联以及进行异相计时，以较大限度地减少针对非常高电流要求 (达 260A) 的输入和输出滤波。应用包括功率分配和工业系统、FPGA、DSP、处理器和 ASIC 电源。

当并联时，LTC7851 / LTC7851-1 的内部均流环路可使相位之间的电流达到均衡，从而能够跨多颗 IC 在相位间实现准确均流 (在稳态和瞬变过程中皆是如此)。其可在一个 3V 至 5.5V 的 V_CC 电源电压范围内运作，专为实现输入电压为 3V ~ 27V 的降压转换而设计，并能产生一至四个 0.6V 至 5V 的独立输出电压。该器件的电压模式控制架构可提供一个 250kHz 至 2.25MHz 的可选固定工作频率，或者也可在相同的范围内使其同步至一个外部时钟。输出电流通过监视输出电感器 (DCR) 两端的电压降 (以实现较大的效率) 或使用一个低值检测电阻来检测。内置的差分放大器为 V_OUT 和接地端子的所有输出提供了真正的远端输出电压检测，以实现高准确度调节。

LTC7851-1 和 LTC7851 很相似，但是前者具有一个较低的电流检测放大器增益，因而非常适合于采用具内部电流检测能力之 DrMOS 的功率链路应用。针对每相的其他特点包括电流监视、可调电流限值、可编程软起动或跟踪、以及一个电源良好信号。此外，它还能在一个 –20°C 至 85°C 的工作温度范围内保持 ±0.75% 的基准电压准确度。

LTC7851 / LTC7851-1 采用 58 引线 5mm x 9mm QFN 封装，有现货供应。千片批购价为每片 4.27 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC7851。

性能概要：LTC7851 / LTC7851-1

· 支持 1 至 4 个独立输出

· 采用 DrMOS、电源模块或用于功率链路器件的外部 MOSFET 和驱动器工作

· V_CC 范围为 3V 至 5.5V

· V_IN 范围为 3V 至 27V

· V_OUT 范围为 0.6V 至 5V

· 输出电流高达 260A

· 多相工作

· 相位之间的准确均流

· 用于对所有输出进行远端电压检测的差分放大器

· 250kHz至 2.25MHz 的可锁相定固定工作频率

· DCR 或 R_SENSE 输出电流检测

· 电流监视

· 可调电流限制

· 可调软启动或跟踪

· 电源良好输出

· 在 –20^oC 至 +85^oC 温度范围内具 ±0.75% 基准电压准确度
