含有 10ppm/oC 基准的4通道12位/10 位/8 位 DAC

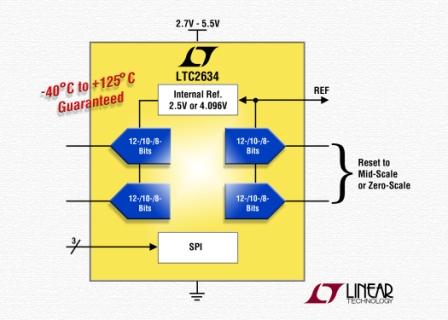

凌力尔特公司 (Linear Technology Corporation) 推出 4 通道 12 位、10 位和 8 位轨至轨数模转换器 (DAC) LTC2634，该器件在 3mm x 3mm QFN 和 MSOP 封装中集成了一个精确的基准。LTC2634 是凌力尔特公司具有内部基准的纤巧 12 位、10 位和 8 位 DAC 系列的较新产品。LTC2634 加上之前推出的 LTC2636 八通道 DAC 和 LTC2630/LTC2640 单通道 DAC，为众多应用提供了较小外型 DAC 的通用选择。

LTC2634 的小尺寸和内部基准对各种工业、汽车和 ATE 应用来说都很重要。通过集成一个 10ppm/^oC 的基准，LTC2636 为紧凑型电路板进一步节省了空间。LTC2634 具有 ±2.5LSB (较大值) INL 误差和 <2.4nV•s 串扰的 12 位性能，从而确保在一个 DAC 上的电压变化对另一个 DAC 产生较小影响。LTC2634 用 2.7V 至 5.5V 的单电源工作，电源电流很低，每 DAC 为 125uA。

LTC2634 DAC 有多种订购选项，以满足各种应用的需求。除了选择 3 种分辨率选项之一，设计师还可以选择 2.5V 或 4.096V 满标度范围。订购选项提供以零标度或中标度给 DAC 加电的选择，从而为首次加电时不能强制接地的设计提供了灵活性。设计师可以选择 MSOP-10 封装或 16 引脚 3mm x 3mm QFN 封装，QFN 封装含有一个硬件负载 DAC (LDAC) 引脚、一个异步强制 DAC 输出至各自复位状态的清除引脚、以及一个串行数据输出引脚。所有 LTC2634 选项在 3 种温度范围内都有保证：汽车 (-40°C 至 +125°C) 、工业 (-40°C 至 +85°C) 和商用 (0°C 至 +70°C) 温度范围。以 1,000 片为单位批量购买，8 位器件每片价格为 2.03 美元。

* 将推出的产品。如需供货信息，请与凌力尔特公司联系。

性能概要：LTC2634

·        集成的精确基准

2.5V 10ppm/^oC (LTC2634-L)

4.096V 10ppm/^oC (LTC2634-H)

·        较大 12 位 INL 误差：±2.5LSB

·        引脚和软件兼容的 SPI DAC

·        在 -40°C 至 +125°C 的温度范围内保证单调

·        DAC 之间具超低串扰 (<2.4nV•s)

·        低噪声 (0.7mV_p-p，0.1Hz 至 200kHz)

·        可选内部或外部基准：输入或 10ppm/^oC 输出

·        2.7V 至 5.5V 电源电压范围 (LTC2634-L)

·        低功率工作：每 DAC 为 125uA

·        加电复位至零标度或中标度选项

·        纤巧 3mm x 3mm QFN-16 和 MSOP-10 封装
