凌力尔特推出一对 16 位增量累加 ADC LTC2460 和 LTC2462

2009年05月13日13:01:07 本网站我要评论(2)字号：T | T | T

2009 年 5 月 13 日－北京－凌力尔特公司 (Linear Technology Corporation) 推出一对 16 位增量累加 ADC LTC2460 和 LTC2462，这两款器件都在纤巧 3mm x 3mm DFN 封装中集成了一个精确基准。该集成的基准 (典型值为 2ppm/ºC，较大值为 10ppm/^oC) 允许精确测量，并减少了对外部基准的需求，这对空间受限应用而言是一个关键好处。两款 ADC 都保证 16 位无漏码分辨率。就远端传感器电池供电型应用和监视温度或压力的工业传感器而言，这使 LTC2460 和 LTC2462 成为完整的解决方案。

这两款 ADC 靠单一 2.7V 至 5.5V 的电源工作，用来通过一个 SPI 串行接口测量单端 (LTC2460) 或差分 (LTC2462) 传感器。用其内部 1.24V 基准，LTC2460 可以测量一个从 0V 至 1.25V 的单端输入，同时 LTC2462 能够测量高达 ±1.25V 的差分输入。

通用的 LTC2460/LTC2462 实现了 1LSB (典型值) 积分非线性误差的卓越 16 位 DC 性能、2.2uV_RMS 的转换噪声和 0.25% 的增益误差 (较大值)。这两款 ADC 均具有一个内部振荡器，这是另一个节省空间的特点。两款器件均提供每秒 60 次转换，从而非常容易用来测量温度、压力、电压或其它低频传感器信号。

在内部基准运行时，LTC2460/LTC2462 在 60Hz 较大采样率时吸取 2.5mA (较大值) 电源电流。每次转换后，这两款 ADC 均进入停机模式，从而将电源电流降至小于 1.5mA (较大值)。在休眠模式时，电源电流还可以进一步降低至不到 2uA (较大值)。LTC2460/LTC2462 还含有一个专有的输入采样网络，该网络可将动态输入电流降至低于 50nA，从而使运用多种外部输入滤波器和保护电路成为可能。

LTC2460 和 LTC2462 所属的产品系列还包括以前推出的 LTC2450 (单端输入，V_CC 用作基准) 和 LTC2452 (差分输入，需要外部基准)。LTC2450/LTC2452 ADC 应该用于需要测量高于 1.25V 输入信号的应用。

LTC2460 和 LTC2462 均提供 12 引脚超纤巧 3mm x 3mm DFN 和 MSOP 封装。两种器件的商用和工业温度级版本都已开始供货。以 1,000 片为单位批量购买，每片价格为 1.65 美元。如需更多信息，请登录 www.linear.com.cn。

超纤巧 ADC 系列

器件型号	输入	输入范围	输出速率	I/O	V_REF
LTC2450	单端	0V 至 V_CC	30Hz	SPI	V_CC = V_REF
LTC2450-1	单端	0V 至 V_CC	60Hz	SPI	V_CC = V_REF
LTC2451	单端	0V 至 V_REF	60Hz	I²C	外部
LTC2452	差分	±V_REF	60Hz	SPI	外部
LTC2453	差分	±V_REF	60Hz	I²C	外部
LTC2460	单端	0V 至 V_REF	60Hz	SPI	内部 1.25V
LTC2462	差分	±V_REF	60Hz	SPI	内部 1.25V

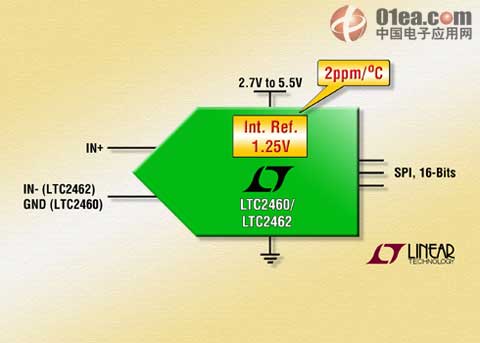

图片说明：采用 12 引脚 3mm x 3mm DFN 和 MSOP 封装、具2ppm/ºC 内部基准的 16 位 ADC

性能概要：LTC2460/LTC2462

16 位分辨率，无漏码
内部基准 (较大值为 10ppm/ºC)
单端 (LTC2460) 或差分 (LTC2462) 输入
2LSB 偏移误差
0.01% 增益误差
每秒 60 次转换
对于多工应用，单次转换就可稳定
具自动停机的单周期工作：

　　- 1.5mA (典型值) 电源电流
　　- 2uA (较大值) 休眠电流

内部振荡器 ―― 无需外部组件
SPI 接口
纤巧 12 引线 3mm x 3mm DFN 和 MSOP 封装
