具可编程输出电流限制的1.2A (IOUT)、1.5MHz 高输入电压开关稳压器

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2009 年 7 月 30 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 1.2A、1.5MHz 单片电流模式降压型开关稳压器 LT3663，该器件具有可编程输出电流限制。其 7.5V 至 36V 的宽输入工作电压范围使 LT3663 非常适用于多种输入电源，包括未稳压 12V 交流适配器、24V 工业电源、Fire Wire 和汽车应用。内置输入过压闭锁功能可保护器件安全承受诸如汽车应用中常见高达 60V 的输入瞬态电压。

LT3663 的输出电压和输出电流都是可调的。低至 0.8V 的输出电压由电阻分压器设置，而其输出电流在 0.4A 至 1.2A 之间可通过一个外部电阻器由用户编程。LT3663 采用一个 1.5MHz 振荡器、内部补偿和一个内部升压二极管，以较大限度地减小总的解决方案占板面积。加上 2mm x 3mm DFN 封装，它可提供一个非常紧凑的高压稳压器。

以 1,000 片为单位批量购买，LT3663EDCB 的价格为 2.50 美元。LT3663IDCB 经过测试，保证在 -40°C 至 125°C 的工作结温范围内运作，以 1,000 片批量购买，每片价格为 2.94 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

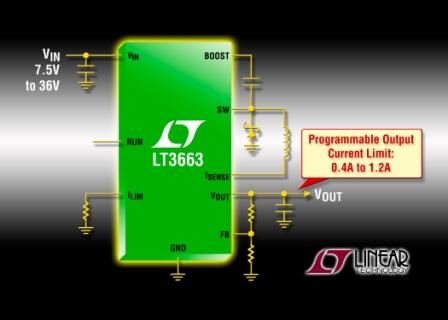

照片说明：具输出电流限制的 36V (60V_MAX)、1.2A (I_OUT) 开关稳压器

性能概要：LT3663

·         宽输入范围

―  工作输入电压范围从 7.5V 至 36V

―  过压闭锁功能可保护电路安然经受 60V 的瞬变

·         可编程输出电流限制 (0.4A 至 1.2A)

·         集成的升压二极管

·         1.5MHz 固定频率，峰值电流模式控制

·         低开关 V_CESAT：在 1A 时为 275mV

·         内部补偿

·         热保护

·         耐热增强型 2mm x 3mm DFN 封装
