Vishay Siliconix推出采用热增强PowerPAK® SC-75封装的N沟道功率MOSFET
Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出采用热增强PowerPAK® SC-75封装、提供8V~30V VDS的功率MOSFET,扩大了N沟道TrenchFET®家族的阵容。今天发布的器件包括业界首款采用1.6mm x 1.6mm占位的30V器件,以及具有业内较低导通电阻的20V MOSFET。
已经发布的Siliconix SiB414DK是首款8V单N沟道功率MOSFET,也采用PowerPAK SC-75占位的封装,30V SiB408DK和20V SiB412DK的加入进一步壮大了该产品系列。SiB408DK在10V时的导通电阻只有40mΩ,SiB412DK在4.5V时的导通电阻低至34mΩ,比较接近的竞争器件低21%。

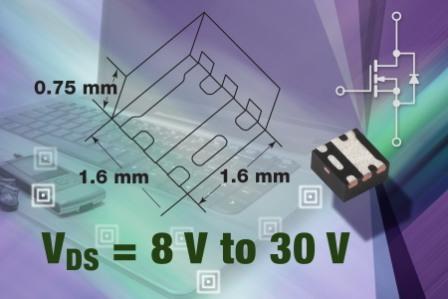

PowerPAK SC-75封装的尺寸为1.6mmx16.mmx0.8mm,比2mmx2mm的器件小72%,比广泛使用的TSOP-6器件小72%,同时具有近似的导通电阻。而对设计者来说,更小尺寸的PowerPAK SC-75能够在便携式电子产品中节省空间、降低功耗,从而在满足消费者对电池运行时间要求的前提下,提供更多的功能。
N沟道PowerPAK SC-75功率MOSFET的典型应用包括负载、功放和便携式电子产品中的电池开关。与常用的3mm x 3mm封装相比,该器件可节约在1/8砖或1/16砖电源模块中的所占空间。SiB408DK还可用做笔记本电脑和上网本中的负载开关。
这些器件符合IEC 61249-2-21的无卤素规范和RoHS指令2002/95/EC。MOSFET百分之百通过了Rg和UIS测试。
器件规格表
型号 |
SiB414DK |
SiB412DK |
SiB408DK |
VDS |
8 V |
20 V |
30 V |
VGS |
± 5 V |
± 8 V |
± 20 V |
RDS(ON) @ 10 V |
|
|
40 mΩ |
RDS(ON) @ 4.5 V |
26 mΩ |
34 mΩ |
50 mΩ |
RDS(ON) @ 2.5 V |
30 mΩ |
40 mΩ |
|
RDS(ON) @ 1.8 V |
37 mΩ |
54 mΩ |
|
RDS(ON) @ 1.5 V |
52 mΩ |
|
|
RDS(ON) @ 1.2 V |
89 mΩ |
|
|
新款N沟道PowerPAK SC-75功率MOSFET现可提供样品,并已实现量产,大宗订货的供货周期为十周至十二周。
