凌力尔特推出一款采用纤巧表面贴装型封装和内含电感器的完整双通道 DC/DC uModule® 稳压器系统 LTM4614

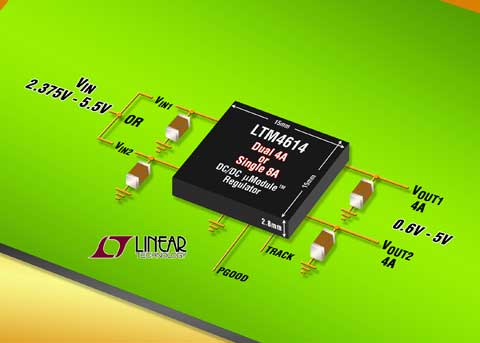

照片说明:双路 4A 或单路 8A DC/DC uModule 稳压器系统 LTM4614
2009 年 8 月 26 日 – 凌力尔特公司 (Linear Technology Corporation) 推出一款采用纤巧表面贴装型封装和内含电感器的完整双通道 DC/DC uModule® 稳压器系统 LTM4614。该系统能够调节两个输出电压在 0.8V至5V 范围 (各在高达 4A 的电流条件下) ,或通过对两个输出进行均流以在高达 8A 调节一个输出电压。由于能够从两个不同的电源轨 (电压范围从 2.375V 至 5.5V,较大值为 6V) 或从一个输入电源 (通过把输入引脚连接在一起) 来运作,因而增强了 LTM4614 的通用性。这款完整的 DC/DC 系统解决方案内置了一个双通道负载点稳压器所需的全部元件:电感器、电容器、DC/DC 控制器、补偿电路和电源开关。所有这些元件都被灌封和保护在一个塑料表面贴装型 LGA (焊盘网格阵列) 封装之内。该封装的占板面积为15mm x 15mm,而高度仅为 2.8mm,因而提供了一个外形扁平的负载点稳压器,可在密集排列的电路板上容许顺畅气流进行冷却,从而提供了一款用于给 FPGA 和 ASIC 内核以及 I/O 供电的简单解决方案。
LTM4614 保证具有仅为有 ±1.5% 的总 DC 输出误差,其中包括来自基准电压以及电压和负载调节的误差。作为具高开关频率的电流模式器件,LTM4614 对电压和负载变化有非常快的瞬态响应,同时可用各种输出电容器以卓越的稳定性工作。效率标称值为 91%,并视电压和电流情况的不同,效率可高达 94%。该器件支持输出电压跟踪和安全功能,包括过压和过流保护以及热停机。
LTM4614 具 -40ºC 至 125ºC 的内部工作温度范围。该器件是 RoHS 兼容的,在电路板组装时,可用无铅和有铅焊料焊接。以 1,000 片为单位批量购买,每片 LTM4614 的价格为 15.50 美元。如需更多信息,请登录 www.linear.com.cn。
性能概要:LTM4614
- 采用 15mm x 15mm x 2.8mm LGA 封装的完整双路 DC/DC 系统
- 2.375V 至 5.5V 输入工作,非常适用于 2.5V、3.3V 和 5V 工作
- 双路 4A 或单路 8A 输出,可以根据功率需求扩展
- 输出电压跟踪
- 具快速短路保护的电流模式工作
凌力尔特公司简介
凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年,是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司,并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息,请登录 www.linear.com.cn 。
