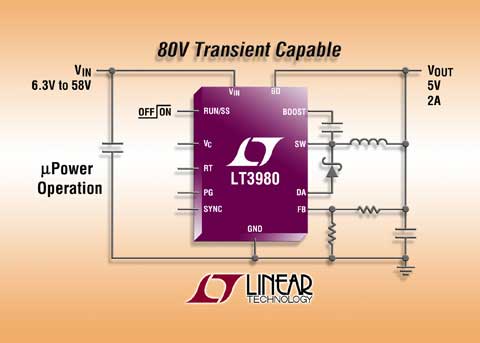

照片说明：58V 输入、80V 瞬态保护、2A (I_OUT)、2.4MHz 降压型开关稳压器采用 3mm x 4mm DFN (或 MSOP-16E) 封装并且 I_Q< 85uA

2009 年 9 月 28 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 2A、58V_IN 降压型开关稳压器 LT3980，该器件具突发模式 (Burst Mode^®) 工作以保持静态电流低于 85uA。LT3980 在 3.6V 至 58V 的 V_IN 范围内工作，具过压闭锁保护，可承受高达 80V 的瞬态电压，从而使该器件非常适用于汽车应用中常见的负载突降和冷车发动情况。其内部 3.4A 开关在电压低至 0.79V 时可提供高达 2A 的连续输出电流。LT3980 的突发模式工作提供了超低静态电流，非常适用于诸如汽车或电信系统等应用，这类应用具有始终保持接通电路，并需要较佳电池寿命。开关频率从 100kHz 至 2.4MHz 是用户可编程的，从而使设计师能够较大限度地提高效率，同时避开关键噪声敏感频段。3mm x 4mm DFN-16 封装 (或耐热增强型 MSOP-16E) 和高开关频率相结合，使 LT3980 可采用小型的外部电感器和电容器，从而提供一个占板面积紧凑和高热效率的解决方案。

LT3980 运用高效率、3.4A、200mΩ 开关，必需的升压二极管、振荡器、控制和逻辑电路集成到单个芯片内。其箝位二极管电流检测 (DA 引脚) 甚至在高开关频率的输入电压瞬态时也能保护电路。低纹波突发模式工作在低输出电流时保持高效率，同时保持输出纹波低于 15mV_PK-PK。LT3980 中采用的特殊设计方法在宽输入电压范围内可实现高效率，而器件的电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。其它特点包括外部同步 (从 250kHz 到 2MHz)、电源良好标记和软启动功能。

以 1,000 片为单位批量购买，LT3980EDE 和 LT3980EMSE 的价格为每片 3.55 美元。LT3980IDE 和 LT3980IMSE 保证在 -40°C 至 125°C 的工作结温范围内运作，千片批购价为每片 4.18 美元。LT3980HMSE 保证在 -40°C 至 150°C 的工作结温范围内工作，千片批购价为 4.43 美元。所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn。

性能概要：LT3980

宽输入范围：在 3.6V 至 58V工作
过压闭锁以保护电路能经受 80V 瞬态
2A 较大输出电流
低纹波 (<15mV_P-P) 突发模式工作
在 12V_IN 至 3.3V_OUT 时，I_Q = 85uA
可调开关频率：100kHz 至 2.4MHz
低停机电流：I_Q< 1uA
箝位二极管电流检测保护电路免受短路和输入过压影响
在 250kHz 至 2MHz 范围内可同步
电源良好标记
饱和开关设计：200mΩ 导通电阻
热保护
软启动功能
小型 16 引脚耐热增强型 MSOP 和 3mm x 4mm DFN 封装
