凌力尔特公司推出新一代超高线性度直接转换 I/Q 调制器 LTC5588-1

2010年09月15日11:27:24 本网站我要评论(2)字号：T | T | T

200MHz 至 6GHz 直接转换 I/Q 调制器实现 30.9dBm 输出三阶截取

具超高 OIP3 的 200MHz 至 6GHz 直接正交调制器

凌力尔特公司 (Linear Technology Corporation) 推出新一代超高线性度直接转换 I/Q 调制器 LTC5588-1，该器件在 200MHz 至 6GHz 的宽频率范围内工作。这款新型调制器提供了业界较佳的线性度性能，在 2.14GHz 频率条件下可实现 30.9dBm OIP3 (输出三阶截取)，且无需校准。该器件还拥有通过单引脚调节和一个 DC 输入电压进行简单校准的独特能力，从而将其 OIP3 进一步优化至高达35.1dBm。一个 -160.6dBm/Hz 的噪声层 (在 6MHz 偏移情况下) 对 LTC5588-1 的线性度性能给予了补充，从而使发送器实现前所未有的动态范围性能。

LTC5588-1 在 2.14GHz 时提供 -56.6dBc 图像压缩。此外，其载波泄漏为 -39.6dBm，同时无需校准而向其输出提供 5dBm 信号功率。在 -40°C 至 85°C 的工作温度范围内，这两项参数都有稳定的表现，变化仅为 ±3dB。其性能满足大多数要求苛刻的宽带无线 4G 基站的系统要求，包括 LTE、WiMAX、多载波 GSM/EDGE、W-CDMA、TD-SCDMA、CDMA-2000 和 CDMA、以及其他高性能无线应用。

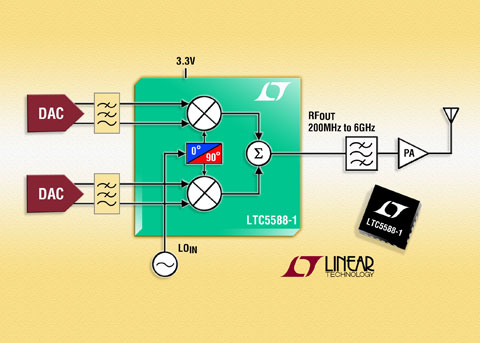

LTC5588-1 的 I 和 Q 输入被偏置到 0.5V DC 共模电压，该电压与具有类似 DC 共模电压的商用 D/A 转换器直接兼容。I 和 Q 输入支持高于 400MHz 的信号带宽。

LTC5588-1 由单个 3.3V 电源供电，工作电流为 300mA。该器件有一个 EN 引脚，允许该芯片完全断电。在停机模式，该器件吸取不到 900uA 的休眠电流。该调制器具有分别为 15ns 和 5ns 的快速接通和断开时间，支持 TDD (时分双工) 操作模式。LTC5588-1 采用紧凑型 4mm x 4mm 24 引脚 QFN 封装，有现货供应，千片批购价为每片 5.70 美元。如需更多信息，请登录 www.linear.com.cn/5588。

性能概要：LTC5588-1

工作频率范围 200MHz 至 6GHz
输出 IP3 在 900MHz 31.3dBm
在 900MHz (优化) 35.1dBm
输出 IP3 在 2.14GHz 30.9dBm
在2.14GHz (优化) 35.1dBm
输出 IP2 在 2.14GHz 58.5dBm
非常容易的单引脚校准以优化 OIP3
6MHz 偏移时的噪声层 -160dBm/Hz
2.14GHz 时的图像压缩 -56.6dBc (未校准)
载波泄漏 (P_OUT = 5dBm) -39.6dBm
低功耗单 3.3V 电源，300mA
小型封装 4mm x 4mm QFN
