智能小区安全防范液晶监视器监控系统设计方案

    科技的进步和经济水平发展带来了整个社会生活水平的提高，但同时，各种危害到社会安定和人民的生命财产安全的犯罪也层出不穷，新的形势对现有的保安监控体系提出了新的挑战。尤其是对于人们生活的小区而言，安全防范是必不可少的硬件设施之一。该智能小区由于面积大，住户多，人员车辆流动频繁，对电视监控系统的需要显得尤为突出。目前，根据业主委员会及该小区物业管理公司提供的系统需求总结如下：

    •  设备使用具备低照度功能的摄像机或红外线摄像机，保证在夜间有效的监视。

    •  系统使用硬盘录像机进行图像的存储，图像的保存不少于一周时间。

    •  使用数字技术进行网络传输，保证在机房和其他分控都能监视到整个小区的画面。

    •  在公共区域使用具备全方位旋转的摄像机，用以监视人员、车流及公共区域的安全。

    •  系统应具备扩展功能，每区域都应该有预留通道以备扩展。

    •  中心机房在保安中心。

    二、液晶监视器监控的设计

    小区闭路电视监控系统为小区区域电视监控系统（公共区域和出入口）。小区区域电视监控系统对小区出入口、主要场所出入口、小区区域范围内室外各点进行监控，也可作为小区内部管理使用。为了便于统一的管理，结合本小区特点和监控实施环境，该系统设置 1 个主控中心，和 6-8 个分控中心。由于该小区占地面积大，住户密集，传统的电视监控设计方法因施工费用过高，管理不方便而采用当今流行的数字化电视监控的概念，通过构建小区数字网络为基础，提供视频、数据的网络传输与控制。

    系统设计之初，由业主对小区能各个监控点进行确认，并标识在小区平面图上，之后由我公司设计人员针对现场环境和线路走向将所有的监控点进行物理分区，围绕着小区内保安厅建立分控中心，每个分控中心接受 8-16路视频图像。各个分控中心之间使用光纤进行连接，形成数字化网络。

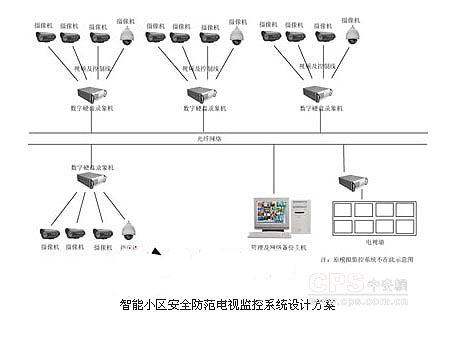

    三、液晶监视器监控系统的组成

    我们设计系统能对小区的周边区域、小区出入口等重要场所进行监控和录像。本系统以网络进行视频传输的网络视频服务器为主要设备，网络视频服务器主要是进行多路实时显示、录像和传输的功能。系统由以下四个部分构成：

    •  前端设备：前端设备有两类，一类是具备红外摄像功能的摄像机，包括支架、护罩等周边设备，共 54 套；另一类为智能球型摄像机，内置摄像机、云台、解码器等，共 4 套，用于开阔区域及主路面的监视。

    •  录像设备：根据分区，使用九台八路网络视频服务器进行图像的显示、传输及控制。每区的数量以满足设备扩展需求为宜。

    •  显示设备：每台网络视频服务器带一台显示器，用于现场监视及网络视频服务器的管理，监控中心使用四台中心管理主机及四台背投。

    •  传输设备：该系统的传输总体上为数字网传输，在各个分控中心到主控之间使用光纤传输，在分控与各前端摄像机之间使用同轴视频电缆传输，根据彩色信号的传输距离不同，分别使用不同标准的同轴视频电缆。
