为单稳多谐振荡器增加更多功能的电路

　　在数字信号处理中，经常不可避免地要用到门信号。在一个数字系统的事件处理中，门脉冲的生成总是采用一个单稳多谐振荡器的输入触发器。制造商提供的 RC（电阻-电容）元件参数值决定了单稳多谐振荡器输出脉冲的门宽。对于事件处理期间的每个触发输入，单稳多谐振荡器只生成一个门脉冲。

　　不过，通过修改单稳多谐振荡器的输入触发电路，可以从单个输入触发生成任意数量的输出门脉冲，从而改善其功能。可以将一个计数器与电路结合，用来跟踪门的生成，从而用这种合成电路从单个输入触发生成固定数量的重复门脉冲。一旦单稳多谐振荡器生成了所需数量的门脉冲，就立即进入不活动状态。

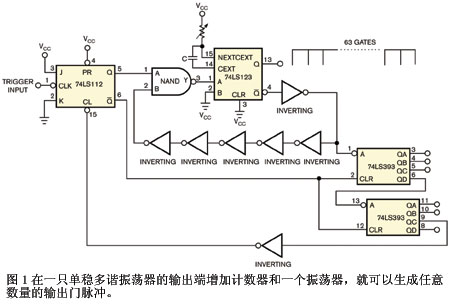

　　图 1 表示对单稳多谐振荡器的修改方法，它能一次触发重复生成 63 个门脉冲。RC 元件确定了每个门宽为 5?s至 75 ?s。不过，本设计预设的门宽为20 ?s，总时间长度为1260 ?s。当 JK 74LS112 触发器 Pin 1 进入的输入触发脉冲为有效低时，输入触发脉冲的下降沿将触发器Q置位。由于 NAND 门的 Pin 2 缺省状态为高电平，NAND 门的输出脚 Pin 3 的翻转被送到单稳多谐振荡器的低有效输入 Pin 1。NAND 门触发器的输出脉冲下降沿触发单稳多谐振荡器，按预设门宽生成第一个门脉冲。

　　然后，当单稳多谐振荡器的 Q 输出脉冲从高到低翻转时，单稳多谐振荡器 Pin 4  上的补充输出脉冲上升沿返回到双输入 NAND 门。通过一系列的反相再触发器，单稳多谐振荡器再次生成下一个门脉冲。门脉冲的生成可以无限地继续下去。不过，反相后的 输出也送至两个 74LS393 16 进制计数器。两个十六进制计数器级联计数 63 个门脉冲。一旦电路计数到所需的门脉冲数，十六进制计数器的 Pin 9 升高，经反相后清除 JK 触发器的活动状态。

　　双输入 NAND 门的 Pin 1 也为低电平，使触发器禁止，阻止单稳多谐振荡器的上升沿转换反馈再次到达单稳多谐振荡器的触发输入端 Pin 1。于是，单稳多谐振荡器的触发和下一步的门生成都不再进行（参考文献 1 和参考文献 2）。

　　参考文献
　　1. Shah, GN; PM Ishtiaq; S Mufti; and MA Darzi, “Burst profile of the lightning generated neutrons detected by Gulmarg Neutron Monitor,” Preconference Proceeding of the 30th International Cosmic Ray Conference, 2007, Merida, Mexico, 2007.
　　2. Shah, GN; H Razdan; CL Bhat; and QM Ali, “Neutron generation in lightning bolts,” Nature, Volume 313, Feb 28, 1985, pg 773
