内置振荡器用于同步其它稳压器，消除差频

许多系统对噪声和差频都高度敏感，尤其在使用开关稳压器时，会面临更大的挑战，因为每个稳压器都运行在不同的频率，因此产生许多难以被消除的差频。解决这个问题的一种方法是在相同的频率下运行所有的开关稳压器。但是，为了实现这个方法，所有的稳压器都必须与振荡器同步，这需要在电路板上增加振荡器，而利用ADI公司ADP1828 DC-DC控制器的振荡器输出，即可实现其它控制器同步，而无需额外的振荡器，在300kHz~600 kHz范围内用户仅需一个电阻就可对开关频率编程。同步输出频率可以移相180°，以减少输入电容的体积；也可以利用引脚设置使同步输出频率加倍，以提供某些开关需要的2倍频。

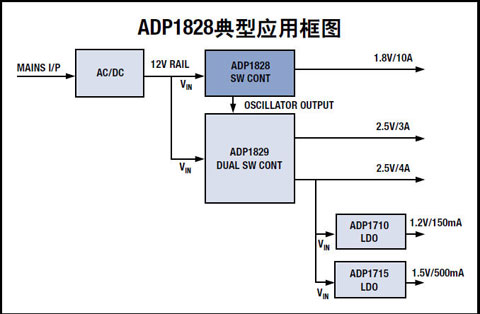

ADP1828生成开关频率，可以用于其它稳压器的同步

ADP1828特性

• 宽电源电压范围：3 V~18 V
• 振荡器频率输出，同步其它控制器
• 在整个温度范围的精度:±0.85%
• 效率: 高达95%
• 待机电流: 15 μA

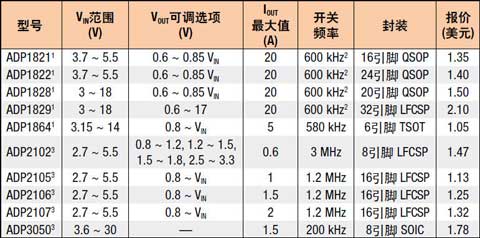

1Step-down降压型。 2300 kHz ~ 600 kHz，较高同步频率1 MHz。 3Buck降压型。
