HB-LED解决方案 照明未来方向

作者：Troy Wu，研发部总监，Everlight Electronics

基于LED的照明解决方案的持续进展的动力来自以下市场因素，如更高的光效，较好的颜色性能、较长产品寿命、减少维护成本和减少环境影响。

为了给照明客户的新型LED照明和灯具产品提供较好的服务，Everlight Electronics投入了超过五年时间开发了大功率LED发光器，它可能成为行业较重要的大功率LED供应商之一。除了大功率之外LED发光器，Everlight还开发了完整的LED照明引擎解决方案，它集成了LED选择、机械设计、光学设计、热管理、LED驱动器设计和组装等能力，可以减少客户设计时间和成本。

大功率LED

大功率LED发光器是LED照明灯具的一个核心元件，因为其光效是决定LED照明灯具性能的关键因素。目前，该公司可以提供1W工作的90lm/W大功率LED，预计在2009年第二季度提供1W工作的100lm/W LED。

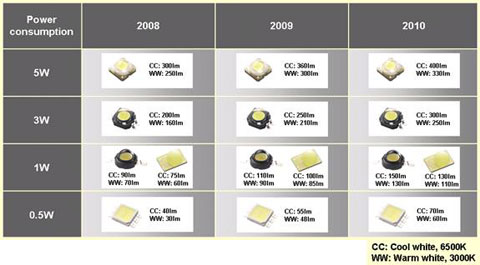

单位封装流明是大功率LED封装的一个关键指标，对LED照明灯具的总成本有很大影响。图1所示为Everlight每个LED封装大功率LED的光输出的产品路线图。例如，在6500K条件下，目前0.5W LED可实现40lm，预计2009年可实现55lm，2010年实现70lm。在6500K条件下，目前1、3和5W LED分别有90、200和300lm的预计数字，2009年预计可提供110、250和360lm，而在2010年为150、300、400lm。

图1. Everlight大功率LED封装的光输出

LED照明模块

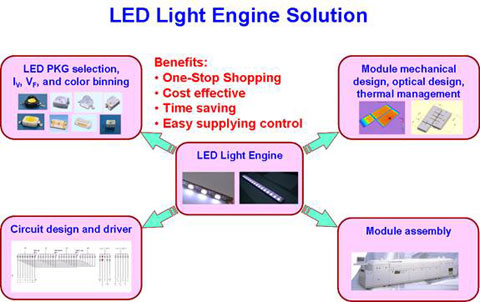

为了提供方便的LED照明解决方案和降低成本，Everlight提出并提供了LED照明引擎解决方案，它集成了LED选择、机械设计、光学设计、热管理、LED驱动器设计和组装的能力。这意味着LED照明客户可以从LED到完整模块的一站式购物，以节省设计时间和开发成本。图2所示为Everlight LED照明引擎解决方案的概念。

图2. Everlight LED照明引擎解决方案的概念

LED照明引擎参考模型

若干基于室内或户外应用的标准LED照明引擎模型已经开发出来。两个例子可作为参考设计，说明了Everlight的照明引擎概念：SL-Dolphin街道照明和E-Skyline MI750高效线性灯具。

Dolphin路灯

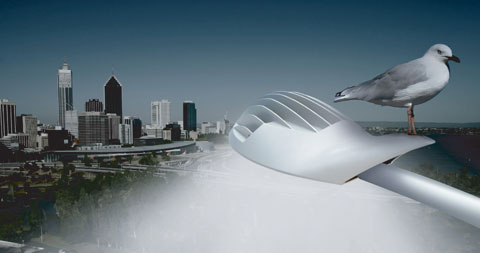

图3所示为SL-Dolphin街道照明的照片。目前的60W、90W、120W适用的杆高度高达8m。LED模块的寿命是L₇₀ ＞35,000小时，可提供3年保修期。Dolphin路灯适用于IP65防水和防尘。SL-Dolphin的灯分布遵循街道照明规定。作为一种替代方案可以选择完整的SL-Dolphin灯具，客户可以选择Dolphin组装的光源，称为Phoenix（图4），用于其各自的照明灯具外壳设计。Phoenix还可以采用一种基于金属外壳的适合IP65防水和防尘的散热设计，L₇₀ ＞35,000小时。

图3. SL-Dolphin路灯

图4. 设计人员可以选择Phoenix Dolphin光源，用于其各自的照明灯具外壳设计

E-Skyline MI750

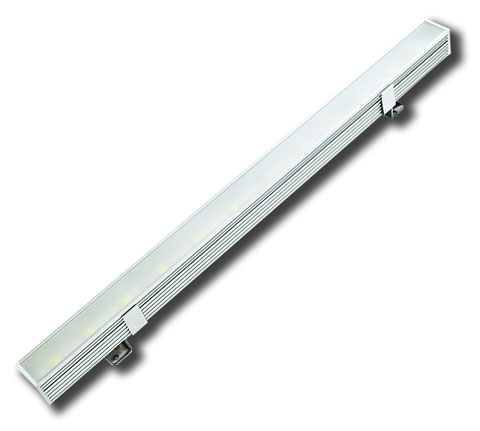

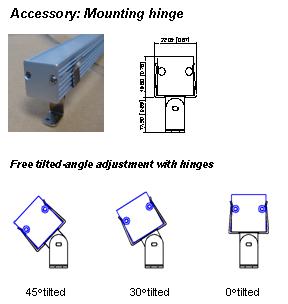

图5所示为线性照明灯具E-Skyline MI750的照片。这是一个高质量、高效线性灯具，适用于室内装饰照明和普通照明应用。有3种类型的光束角可用：15°、60°和120°。工作时，E-skyline MI750的功耗为6W，极好的热管理设计能使表面足够凉爽（在50℃以下）。板上驱动器设计有助于实现仅用一个60W/24VDC电源对10个E-Skyline灯具的串行连接，这种电源可以很容易在隔壁的电器商店买到，进而降低电源成本。倾斜角可调的铰链可用来安装E-Skylines，如图6所示。

图5. E-Skyline MI750

图6. E-Skyline MI750安装铰链

随着全球各地采取更高效和环保技术，照明系统行业的未来将出现稳定的增长。法规起着其重要作用，但它与经济因素以及设计人员和制造商可以提供的电子和机械创新的质量息息相关，后者将使这些公司在这个市场脱颖而出。
