升压式高亮度LED背光驱动电路设计

　　前言：由于LCD面板本身无法产生光源，所以，必须利用背光的方式将光投射到面板上，让面板产生亮度，并且亮度必须分布均匀，而获得画面的显示。以目前来看，大多数的LCD背光是利用CCFL及LED来作为背光源，尤其在中、大尺寸的部分，大多是使用CCFL背光源。

　　随着消费者对于色彩的要求，根据实验，LED可以达到超过100％的NTSC色谱，由于LED可以提高面板色彩的表现能力，并且加上没有太大的环保问题。目前许多业者都已逐渐将部分的产品导入利用LED作为背光源。

　　本文将以Supertex的以HV9911为例，来提供读者升压式高亮度LED背光驱动电路设计的相关讯息。

升压电路设计特色

　　升压电路是用来驱动LED的串联电压高于输入电压（图1），并且有以下的特色：

　　1.此电路可被设计在效率高于90％下操作。

　　2.M=SFET的（Source）与LED串共地，这简化了LED电流的侦测（不像降压电路必须选择上侧FET驱动电路或上测电流侦测。但是升压电路也有些缺点，特别是用于LED驱动，由于LED串的低动态阻抗）。

　　3.输入电流是连续的，使得输入电流的滤波变得简单许多（并更容易符合传导式EMI标准的要求）。

　　4.关闭用的FET毁损不会导致LED也被烧毁。

　　5.升压电路的输出电流为脉冲式波形，因此，必须加大输出电容以降低LED串的涟波电流。

　　6.但是过大的输出电容，使得PWM调光控制变得更具挑战，当控制升压电路开与关，以达到PWM调光控制，就表示输出电流会被每一个PWM调光控制周期充放电，这使得LED串电流的上升与下降时间会拉大。

　　7.峰电流控制方式的升压电路，用以控制LED电流是无法达成的，需要闭回路方式使电路稳定，这又使得PWM调光控制更为复杂，控制电路必须增加频宽来达到所需要的反应时间。

　　8.当输出端短路，控制电路无法避免输出电流的增加，即使关掉Q1FET仍对输出短路毫无影响，并且输入端电压的瞬变造成输入端电压的增加量大于LED串联电压时过大的涌浪电流可能会造成LED的毁损。

图1 Boost Converter LED Driver

升压电路操作模式

　　升压电路可操作于二种模式，连续导通模式（Continuous Conduction Mode；CCM）或不连续导通模式（Discontinuous Conduction Mode；DCM），这二种模式是由电感电流的波形决定的。图2a为CCM升压电路的电感电流波形，图2bDCM升压电路的电感电流波形。

　　CCM升压电路是用在较大升压比例（输出电压与输入电压比值）小于或等于6，并在输入电流大于1安培的情形下，假如需要更大的升压比例，则需采用DCM模式。但是DCM模式会产生较大的峰值电流，因此导致电感的毁损增加，同时也造成均方根电流的增加。所以，DCM升压电路的效率要比CCM升压电路来得低，这也使得DCM的输出功率受限制。

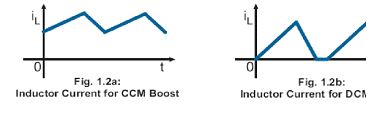

图2 升压电路的连续导通模式与不连续导通模式

以Supertex HV9911为例设计升压LED驱动电路

    HV9911为Close Loop，Peak Current Control，Switching Mode LED驱动电源控制IC，它内建了许多功能来客服升压电路的缺点。HV9911包含了9-250VDC输入电压稳压器，不需额外电源，仅由单一输入电压提供IC动作的工作电源。它内建了2％精密的参考电压（全温度范围）能精确地控制LED串联电流。并且包含了断路用的FET驱动电路。当输出短路或过电压时，便会自动断开LED串之对地路径。此功能缩短了控制电路的反应时间（请参考PWM调光电路说明）。（图3）

HV9911控制电路的功能

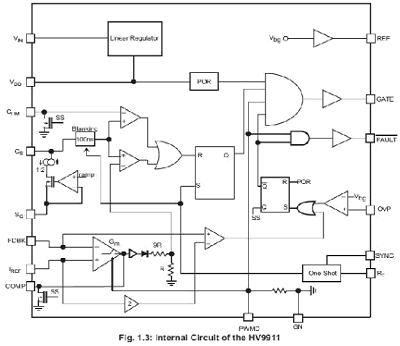

图3 HV9911内部电路结构

    IC内部提供稳压电路9∼250V输入电压，可输出7.75V电压输出提供IC内部电源使用，若输入电压范围提升可经由外接一个200V，2WZener Diode于输入电压与IC的Vin pin之间（如图1-4），这可使得输入电压范围可提升至450VDC，亦可以使得IC内部稳压电路所产生的功率损耗分散一部份在Zener Diode上。

图4 Increasing the Input Voltage Rating

    IC的VDD pin工作电压可提高（如果有必要的话）藉由一个二极管连接至外部电压，此二极管是避免将外部电压若低于IC内部稳压电路的输出电压时，会造成IC的烧毁，较大的外接静态稳定电压为12V（瞬态电压为13.5V），因此11V+/-5％的电压源是理想的外部提升电压值。

　　IC内部提供1.25％、2％精密参考电压，这参考电压可用来设定电流参考位准，以及输入电流限制位准，此参考电压也同时提供IC内部设定过电压保护。

振荡电路时间模式

　　振荡电路可经由外部电阻设定振荡频率。若此电阻跨接于RT及GND pins之间，则IC操作于定频模式，另外，若电阻跨接于RT与GATE pins间，则IC操作于固定关闭时间模式（此模式不需要斜率补偿控制使电路稳定）。定频时间或关闭时间可设定于2.8ms到40ms之间，可运用IC规格书内的计算式设定。

　　于定频操作模式下，将所有SYNC在一起，多个IC可操作在单一频率。少数个案必须外加一个大电阻2300于SYNC到GND之间，用来抑制杂散电容所造成的振铃，当所有SYNC连接在一起时，建议使用相同电阻值跨接于每一个IC的RT与GND之间的电阻。

　　闭回路控制的形成是连接输出电流信号至FDBK pin，同时将电流参考位准连接至IREF pin，补偿网络连接至Comp pin（传导运算放大器的输出端），如图5所示。放大器的输出受PWM调光信号所控制，当PWM调光信号为High时放大器的输端连接至补偿网络，当PWM调光信号为Low时，放大器的输出端与补偿网络被切断，因此补偿网络内的电容电压维持住，一直到PWM调光信号再度回复High准位时，补偿网络才又连接图放大器的输出端，这样可确保电路动作正常以及获得非常良好的PWM调光反应，而不需要设计一个快速的控制电路。

图5 Feedback Compensation

FAULT信号保护驱动电路

　　FAULT信号pin可用于驱动外部断接FET（图6）IC启动时，FAULT信号维持Low电位，IC启动过后，此pin被pulledhigh，这使得内电路的LED与升压电路连接，电路完成启动点亮LED，假如输出端有过电压或短路情形发生，内部电路会将FAULT信号拉Low并使LED与升压电路断接。

　　FAULT信号也控于PWM调光控制信号，PWM调光信号为Low时，FAULT信号亦为Low，但当PWM调光信号为High时，FAULT信号却不见得为High。

　　断接LED时，可确保输出电容不会随着PWM调光信号的周期而充放电。

　　PWM调光信号到FAULT信号与保护电路的输出以AND连接着，以确保保护电路动作时能够覆盖过PWM及调光控制的输入。

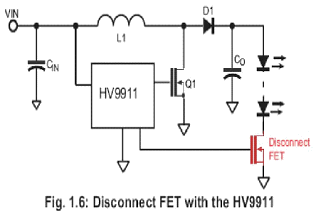

图6 Disconnect FET

　　输出短路保护的动作原理是当输出侦测电流（于FDBK pin），大于2倍参考电流设定位准（于IREF pin），保护动作会发生。过电压保护的动作原理，是当OVP pin的电压大于1.25V时，保护动作也会发生。二个信号被送至一个OR闸再送到保护栓锁电路。当有任一保护动作发生时，栓锁电路会将GATE及FAULT pins同时关掉。一旦有保护动作发生时，必须将电源关掉重开，才能使栓锁电路恢复重置。

　　而在IC的启动需要注意以下两点：

• 当VDD与PWMD pins连接在一起，透过电路上的输入电压的连接或断接来启动时，IREF pin所连接的电容必须使用0.1uF，而V00 pin上所连接的电容值需小于1uF以确保适当的启动。
• 假使电路使用外部信号启动或关闭，而输入电压一直保持常开启时，则IREF及VDD所使用的电容值可增加。

线性调光能力

　　调整IREF pin的电压位准可达到达成输出电流的线性调整，方法为以可变电阻或分压电阻网络或外部提供参考电压连接至IREF pin。但是，要注意一旦IREF的电压低到非常小时，IC的短路电流保护比较器的误差电压（OFFSET）可能会造成短路保护发生误动作，这时候必须将IC电源关掉重开，重新启动电路，为了避免此误动作，IREF的较低电压为20∼30mV。

PWM调光（脉宽调变调光）能力

　　HV9910内部的PWM调光功能却能够达到非常快速的PWM调光反应，克服了传统升压电路不能非常快速的PWM调光的缺点。

　　PWMD控制IC内部三个点：

• GATE信号到开关FET
• FAULT信号到断接FET
• 运算放大器到补偿网络的输出端

　　当PWMD信号为High时，GATE信号与FAULT可以动作，同时运算放大器的输出端连接到补偿网络，这使得升压电路可以正常动作。

　　当PWMD信号为Low时，GATE信号与FAULT被停止动作，能量无法从输入端转移到输出端，但是，为避免输出电容放电到LED而造成LED电流下降时间被拉长。

　　这个放电电容同时也会使得电路重新连接动作时，LED电流的上升时间会被拉长。因此，避免输出电容的放电是相当重要的。IC输出FAULT信号断接FET，使得LED的电流几乎立刻的下降到零电流，因此输出电容并没有被放电，所以当PWMD信号回复High位准时输出电容不需要额外的充电电流，这使得上升时间非常快速。

　　当PWMD信号为Low时，输出电流降至零，这使得回授放大器看到了相当大的误差信号于放大器输入端，会造成补偿回路的电容器上的电压会上升至较高电位。因此当PWMD信号回到High时，过高的补偿回路电压会控制电感峰
