基于MSC.Nastran的复合材料格栅壁板屈曲数值仿真
1 概述
复合材料格栅结构作为一种新型的结构形式,不仅继承了复合材料结构比强度和比刚度高、隔热防震以及结构可设计性好等特点, 还具有其自身所固有的环境鲁棒性、自动化的低成本制造过程以及结构有效性和可靠性高等诸多优点, 在汽车、航空航天等领域中有着广泛的应用前景,因而逐渐得到工程界的重视。
研究表明,复合材料格栅结构失效主要表现为结构的失稳,包括三种基本模式:蒙皮失稳,筋条失稳和整体失稳。从材料和结构的利用效率而言:若在工程应用中出现前两种模式,则不能充分发挥结构和材料的承载能力,在一定程度上造成材料的浪费,结构的经济性差;若在设计工作状态下出现整体失稳,即蒙皮与筋条同时失稳,则结构和材料得到充分利用,经济性好。结构工程师关心的问题就是,如何通过优化复合材料格栅结构的蒙皮与筋条的材料和结构,避免在实际应用中出现只出现蒙皮失稳或筋条失稳,从而实现整体失稳。
目前研究复合材料格栅结构变形和失效机理的研究手段,主要是试验测试法。但是,由于现阶段复合材料格栅结构的制造技术和生产工艺尚不成熟,研制试验样品的成本相对较高,通过大量的试验来分析其失效机理的成本相对较高。因此,本文试图在试验标定的基础上,利用大型有限元软件MSC.Nastran进行了仿真试验,通过这种方式探索复合材料格栅结构的失效机理,从而缩短研制周期,降低研制成本,提高经济性。
本文分析蒙皮参数和筋条方向一定时,筋条几何参数变化对复合材料格栅结构失稳类型的影响。
2 数值仿真模型
本文建立的数值仿真分析模型与试验试件的形状和尺寸一致,如图1所示。蒙皮为复合材料层合板,共24层,铺层顺序是(60/0/-60/0/60/0/- 60/0/60 /0/-60/0)s,筋条为0度单向带。蒙皮的基本几何参数如下:长21.5in,宽18.5in,厚度为0.07in。材料特性见表1。蒙皮和筋条均采用平面四边形单元模拟。采用简支边界条件,均匀压力沿板的长边施加。采用MSC.Patran做模型的前后处理工具,MSC.Nastran为分析模块。
图1 复合材料格栅壁板模型图

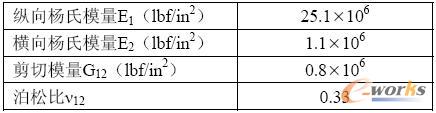

表1 材料特性
3 计算及结果分析
为了了解复合材料格栅结构的结构参数对屈曲载荷的影响,把握格栅结构的失效规律,在蒙皮厚度和加筋肋的截面积不变的情况下,通过改变筋条的高度研究结构的屈曲载荷和屈曲形式的规律。部分工况的计算结果见表2。

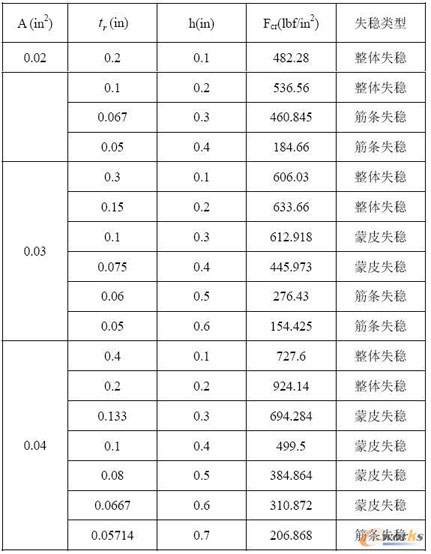

表2 筋条几何参数变化对结构失稳形式的影响
(说明:表中A、和h分别表示筋条横截面积、厚度和高度;Frtcr为失稳临界载荷。)
表2给出了三种不同横截面面积筋条几何参数变化时,临界失稳载荷及失稳模式的数值仿真实验结果。图2给出了临界失稳载荷随筋条高度的变化趋势。
图2 临界失稳载荷随筋条高度的变化趋势
图3整体失稳模式
从表2中的失稳类型可以看出:筋条横截面积相同的情况下,随着高度的变化,整体失稳、蒙皮失稳和筋条失稳这三种模式将依次出现。在给定的这种蒙皮条件下,当筋高在0.1in至0.2in之间时,结构将呈现整体失稳(如图3所示),随筋条高度的增加屈曲载荷变大。随着筋条高度的继续增加,结构的失稳类型转变为局部蒙皮失稳(如图4所示),从图2可以看出随着筋高的增加屈曲载荷变小。当筋条高度增加到某临界值时,结构的失稳类型转变为筋条局部屈曲(如图5所示)。从参数分析也可看出,随着筋条面积的增大,处于中间部分蒙皮失稳的数值也增大。
图4 蒙皮局部失稳模式
图5 筋条局部失稳
4 结论
本文通过对简支复合材料格栅结构的数值仿真实验,得到以下几个基本结论:
- 在筋条横截面积相同的情况下,随着筋条高度的增加,依次出现:整体失稳、蒙皮失稳和筋条失稳这三种模式;
- 在筋条横截面积相同且均发生整体失稳的情况下,随着筋条高度的增加,临界失稳载荷将随之增加;
- 筋条高度相等时,横截面积越大(即筋条越厚),临界失稳载荷越大;
- MSC.Patran和Nastran为实现大规模的数值仿真试验提供了强有力的工具,能够有效地提高工作效率,降低研究成本。
