设计便携式电源应用的连接器

便携式电源应用需要连接器组件，以满足各种电力参数，确保操作者的安全，符合行业标准，并满足便携式设备的尺寸限制。ITT连接解决方案部产品经理Mike Gardiner指出，配电箱、移动发电机、焊接设备、影院和户外活动、主题公园、新能源设施，以及码头上/沿江电厂，以上只是一小部分应用，其中的设计参数必须予以考虑。在互连情况下'材料在确定安培功能时发挥着关键作用，而手指保护、耦合和UL认证都是操作者安全所必需的设计考虑。

必须满足高功率需求，采用超薄封装

Gardiner认为，连接器制造商提供了互连的解决方案是有效的，但产品昂贵和体积太大。连接器制造商面临的挑战是设计安全、轻量、高功率和有成本效益的连接器，以对抗便携式电力系统和配电箱的磨损及严酷的环境。

实现大额定电流和电压在很大程度上取决于连接系统。在许多情况下，单引脚接触（和接触材料的厚度）在连接器的电源能力方面发挥着重要作用。伴随大电流要求，连接器必须十分坚固，足以承受高冲击环境，甚至压在一个牵引电机底下。耐用的塑料和金属外壳是常被采用承受这种使用的较常见的材料。

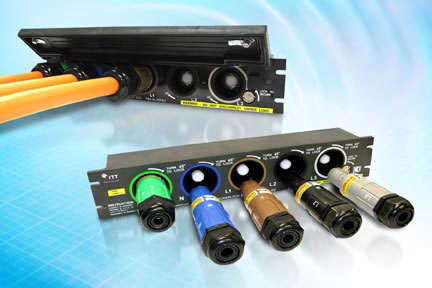

图1：ITT PowerLock Box连接器的额定值为660A和1000VAC，同时只使用用于便携式电源系统及配电箱架的19英寸的2U机架空间

更好的紧握和耐久性的橡胶盖联结螺母还有助于连接器的耐用性，且能够承受恶劣环境，而使用复合材料后壳可以明显减轻重量，降低高度。

考虑行业标准

Gardiner告诫说，高功率便携式设备需要连接器符合行业标准。通常客户不知道，满足MIL-C-5015、VG95234、CA-B标准的连接器只可用于较高50VAC的工作电压（在运行期间）。在商业应用中，如PSUs、MIL-C-5015和VG95234连接器不应该用于高于各种标准机构规定的电压，包括VG及欧洲行业标准。

根据DIN EN 61984标准，接地导体必须连接可能在电气故障时携带负载的所有的金属部件。此外，连接器的接地导体必须连接“先接通，后断开”接点，它与外壳电连接。因此，连接器的设计必须按照欧盟的低电压和EMC准则，分别指的是适用于主电源的设计功能及可能产生的较高电气排放。这两个条例的实施可防止人身伤害电子干扰。

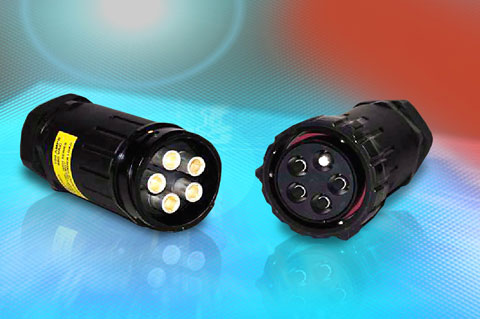

图2：ITT的CGL系列电源输入连接器基于MIL-C-5015、VG95234和CA-B标准，可与所有类似的连接器互配

高功率连接器设计的附加标准包括满足UL94-V0可燃性要求，以及IP65，IP67的屏蔽和密封要求，还有应对便携式应用环境因素的污染等级3保护标准。有些连接器制造商还提供密封选择，以满足特定应用需要，例如用一个盖子覆盖连接端口或标准密封的全密封连接器，只有在连接时连接器被密封。

作业人员的安全

因为连接器可传递660A/1000VAC的电力负荷，较终用户的安全是不可少的。例如，有些连接器系统，如ITT PowerLock Box，包括诸如顺序适配系统的安全功能，在连接发电机到低电压网络时，可消除错误的连接线（确保首先接地连接），此外还有次要锁定机制，可防止未经授权的切断，以防止连接器脱离接触，除非按正确的顺序这样做。辅助锁也往往是为了激活一个微型开关，在单元背面的断路器或安全报警电路中加入了一个两引脚的连接器，以提高安全性。

具有IP2X手指保护功能的设置螺杆端接式触点的连接器，可通过防触电保护进一步确保操作人员的安全，而且易于电线安装和现场维修。

图3：ITT VEAM的GRH系列连接器采用IP2X手指保护设置螺杆端接式触点，可确保操作人员的安全，并易于电线的安装和现场维修

Gardiner较后表示，连接器制造商加入了颜色编码，以满足欧洲、北美和澳大利亚的3相标准。

现场安装配电系统的高功率、大电流连接器要求在较严酷的工作条件下保证操作人员的安全和配电系统可靠性。通过触点和材料的设计，高额定功率是可以实现的，而独特的适配和锁定系统可确保操作人员的安全。该系列连接器符合所有行业标准，包括DIN、MIL、VG、EMC和欧洲电压规范，不仅符合行业要求的标准，而且进一步提高了连接器的多功能性，因此可以适用于世界各地的应用。

www.ittcannon.com
